Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Mer 10 Nov 2010 - 11:53

En ce moment,je suis à la fabrication du Vortex et je voudrais vous faire participer au fur et à mesure de son avancement de façon a en profiter et évidemment a me faire part te toutes vos suggestions qui seront les bienvenues.

Etape 1:impression du plan et des gabarits.Un rebordement des pages est nécessaire.






[img][/img]


Refaire les gabarits dans du papier fort(papier dessin Mr bricolage)



[img][/img]


Etape 2:Découpe de l'icarex à l'aide des gabarits et d'un fer a souder 30watts sur un plan de travail(en l'occurence une plaque de bois de 5mm de 1m40 sur 90cm).Le fer doit être bien chaud!Chaque panneau est en double!



[img][/img]


Suite au prochaine épisode.That's all folks!


Dernière édition par Magma le Mer 5 Jan 2011 - 22:16, édité 2 fois

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Mer 10 Nov 2010 - 12:46

Pour l'Icarex, t'es pas obligé d'utiliser un fer à souder. Pour le polyester, un bon cutter fait très bien l'affaire. Wink
Bon début en tout cas !

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par christopherenard le Mer 10 Nov 2010 - 13:54

Maël a écrit:Pour l'Icarex, t'es pas obligé d'utiliser un fer à souder. Pour le polyester, un bon cutter fait très bien l'affaire. Wink
Bon début en tout cas !

Surtout que là il est pas branché Laughing Laughing

En tout cas continu comme ça ,j'adore les couleurs rouge et noir .




christopherenard

Inscription : 25/07/2009
Age : 50
Localisation : MAYENNE

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Mer 10 Nov 2010 - 14:25

christopherenard a écrit:
Surtout que là il est pas branché Laughing Laughing

lol! lol!

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Mer 10 Nov 2010 - 15:23

[quote

Surtout que là il est pas branché Laughing Laughing





[/quote]

Ah ça j'aime bien

Merci pour les couleurs.J'ai juste remplacer le vert lime par du rouge."c'est ma préférence à moi!"

[img][/img]

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par grandpapix le Mer 10 Nov 2010 - 17:14

Bonne initiative pas mal les couleurs allez, encore un peu de sueur froide et l'envol de la bête ne va pas tarder. Pas oublier de charger la battrie de l'appareil photos, nous on attend dans notre fauteuil....
En tout ca félicitations pour ce trés bon début. cheers

grandpapix

Inscription : 31/07/2010
Age : 59
Localisation : Montlhéry 91
Humeur : celle d'un gamin

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Mer 10 Nov 2010 - 17:29

Avant la prochaine étape,je voulais signaler que pour tendre la feuille d'icarex pendant la découpe j'ai utilisé des briques de lait! De plus j'ai limé en pointe la panne du fer a souder pour faciliter la coupe.

Etape 3: Encollage des panneaux des 2 ailes.J'ai utilisé de la colle pritt power en tube gris.

[img][/img]

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Mer 10 Nov 2010 - 18:10

Bon choix de couleurs.
Ca va péter au soleil afro

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par admin le Mer 10 Nov 2010 - 18:11

en rouge et noir,
j'exilerai ma peur..

ouais ça va bien le faire ce ptit cerf !

C'est la vortex mania si je comprends bien.. Razz

admin

Inscription : 21/07/2009

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par nicoger le Mer 10 Nov 2010 - 21:20

rad a écrit:en rouge et noir,
j'exilerai ma peur..

ouais ça va bien le faire ce ptit cerf !

C'est la vortex mania si je comprends bien.. Razz

c est fini JEANNE !!! hein RAD LOL

ouais bon début en tous cas

nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par olidum le Mer 10 Nov 2010 - 22:44

j'aime bien son choix de couleurs ...


va comprendre. ;-)

olidum

Inscription : 14/12/2009
Age : 57
Localisation : St Quentin (02)

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par grandpapix le Jeu 11 Nov 2010 - 8:52

Bon vu que personne nous regarde et nous lit, peux-tu faire passer les plans ????
Chut ne le dit à personne vont être jaloux les autres.
Merki.


grandpapix

Inscription : 31/07/2010
Age : 59
Localisation : Montlhéry 91
Humeur : celle d'un gamin

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Jeu 11 Nov 2010 - 9:27

grandpapix a écrit:Bon vu que personne nous regarde et nous lit, peux-tu faire passer les plans ????
Chut ne le dit à personne vont être jaloux les autres.
Merki.


"Un secret c'est quelque chose que l'on dit tout bas à tous le monde" Very Happy


http://users.skynet.be/cerfvolanttrick/jeu%20de%20cadre.htm

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par droop's le Jeu 11 Nov 2010 - 10:24

tres belle réalisation

_________________


De temps en temps, il faut se reposer de ne rien faire.

droop's

Inscription : 22/07/2009
Age : 42
Localisation : rennes
Humeur : joueur

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par kalamical le Jeu 11 Nov 2010 - 10:53

Salut,

merci c'est super sympa de partager ton expérience
avec les photos et explications

je vais te suivre avec attention Very Happy

qques questions
- tu as imprimé sur une A4 classique ?
- est-ce que les plans prennent bien en compte des panneaux un poil plus large pour permettre le collage et la couture ou faut-il prévoir la marge sois même ?
- as-tu superposé les 2 ailes au collage pour en avoir 2 bien identiques ? sinon comment as-tu fais pour être sûr qu'elles soient symétriques ?

Kala

kalamical

Inscription : 17/06/2010
Age : 43
Localisation : 62 - pas de calais - Carvin

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Jeu 11 Nov 2010 - 11:32

kalamical a écrit:Salut,

merci c'est super sympa de partager ton expérience
avec les photos et explications

je vais te suivre avec attention Very Happy

qques questions
- tu as imprimé sur une A4 classique ?
- est-ce que les plans prennent bien en compte des panneaux un poil plus large pour permettre le collage et la couture ou faut-il prévoir la marge sois même ?
- as-tu superposé les 2 ailes au collage pour en avoir 2 bien identiques ? sinon comment as-tu fais pour être sûr qu'elles soient symétriques ?

Kala


Salut,alors dans l'ordre:
-feuilles A4
-Le plan des gabarits prend en compte la largeur pour les coutures.

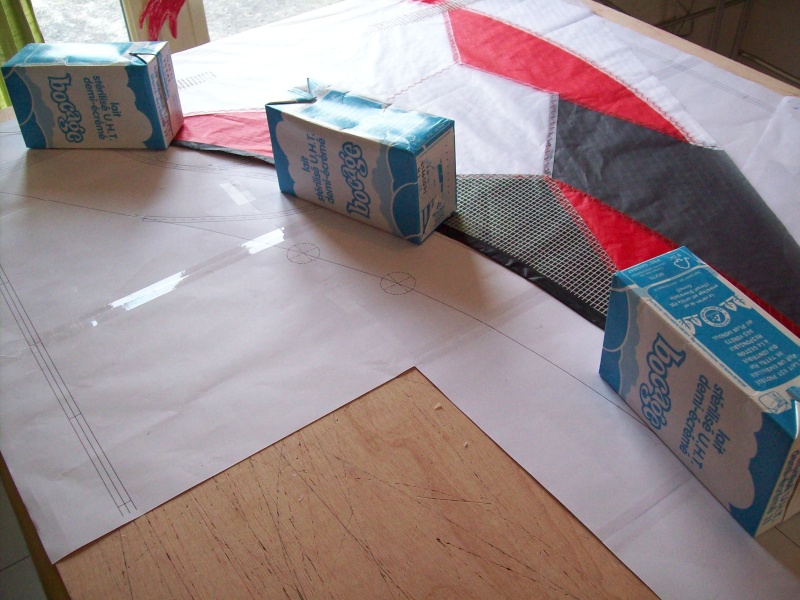

-Pour le collage des 2 ailes j'utilise le plan (cf photo 1).Par transparence de l'icarex.Je fais une aile dessus puis je l'enlève et fait l'autre sur ce plan.Les 2 ailes sont identiques au plan (par transparence) donc identiques entre elles!(CQFD!ça me rappelle mes cours de maths!).Juste faire attention à la superposition des panneaux(inversée) puisqu'ensuite une des ailes sera retourné pour être fixée à l'autre.(esthétique).


-

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par kalamical le Lun 15 Nov 2010 - 11:32

merci pour les réponses c'est bien clair

Magma a écrit:
-Pour le collage des 2 ailes j'utilise le plan (cf photo 1). Par transparence de l'icarex.
Je fais une aile dessus puis je l'enlève et fait l'autre sur ce plan.
Les 2 ailes sont identiques au plan (par transparence) donc identiques entre elles! (CQFD!ça me rappelle mes cours de maths!).

ok effectivement avec le même modèle (plan) elles sont identiques
et je suppose que c'est bien précis avec la transparence

Magma a écrit:Juste faire attention à la superposition des panneaux(inversée) puisqu'ensuite une des ailes sera retourné pour être fixée à l'autre.(esthétique).
ah oui, pas con du tout ... il faut y penser
c'est comme en bricolage alors, à chaque étape il faut penser au produit fini pour ne pas se rater et en particulier tout ce qui est finitions qui joue beaucoup sur le résultat final

merci !
kala

kalamical

Inscription : 17/06/2010
Age : 43
Localisation : 62 - pas de calais - Carvin

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Lun 15 Nov 2010 - 15:24

Astuce:

Lorsque l'on veut réaliser son propre panneautage sur la base d'une aile déjà existante le plus dur a priori semble être de réaliser les gabarits en tenant compte de la largeur nécessaire à la couture.Pour éviter cela on ne s'en occupe pas dans un premier temps pour la fabrication des gabarits.On me le plan de l'aile à plat et l'on dessine dedans ces gabarits comme on le souhaite.Une fois ceux-ci réaliser en durs (papier fort),l'astuce va consister a utiliser une rondelle pour le tracé sur l'icarex.Et là la photo parle d'elle même!La largeur pour la couture apparait!Prévoir une plus grosse rondelle pour les bords d'attaque.












(bientôt la suite du vortex!...ouai,ouai !!!) Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Lun 6 Déc 2010 - 15:11

Les panneaux sont collés selon le principe du plus foncé sur le plus clair.

Collage cotés exterieurs des ailes des 2 panneaux en mylar(renfort au niveau des whiskers).




Couture du coté des panneaux les plus clairs(pour pouvoir suivre plus facilement la superposition).On débute sur le coté de l'aile (si possible) avec 3-4 points droits puis d'autant en marche arrière et à nouveau en avant(pour arréter le fil) puis ensuite points zig zag.Lorsque l'on stoppe on arrète à nouveau le fil comme on a commencé.Les points droits s'ils sont en bord d'ailes seront cachés par le dacron sur le bord d'attaque et par le biez sur le bord de fuite.(esthétique).




























Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Lun 6 Déc 2010 - 15:22

pas de petite vidéo pour animée tout ca Rolling Eyes

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Lun 6 Déc 2010 - 15:41

axeloscar a écrit:pas de petite vidéo pour animée tout ca Rolling Eyes

Promis dès que j'arrive un ours des prairies avec ma machine à coudre,je t'envois ça lol!

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Lun 6 Déc 2010 - 15:46

Magma a écrit:
axeloscar a écrit:pas de petite vidéo pour animée tout ca Rolling Eyes

Promis dès que j'arrive un ours des prairies avec ma machine à coudre,je t'envois ça lol!
Laughing

Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Lun 6 Déc 2010 - 15:50

les ailes du vortex cousues (photo réalisée sans fil à linge lol! )















Invité
Invité


Revenir en haut Aller en bas

Re: Fabrication d'un Vortex Christian Derefat

Message par Daniel62 le Lun 6 Déc 2010 - 17:01

Beau travail.........j'utilise la même méthode depuis que je me suis mis à la fabrication des cerfs-volants de Christian.
Certes, je n'utilise pas la même colle ni la même matière pour la fabrication des gabarits (c'est plus long mais plus durable). En fait j'essaie de faire la série SUL, UL, Standard et Ventilé parfois je tente le super ventilé comme certains sur les forums.
Pour la couture je suis favorisé car la machine à coudre que j'utilise fait les points de départs et d'arrêts donc je démarre directement en zig-zag trois points. Quand je ne peux commencer ma couture dans un endroit non recouvert je démarre dans le fil d'une autre couture (couture zig-zag 3 points des panneaux d'aile).

santa santa
[u]

Daniel62

Inscription : 04/09/2010
Age : 73
Localisation : Pas de Calais chez les Ch'ti
Humeur : "Les CONS ça ose tout.....C'est même à ça qu'on les reconnait." (Lino Ventura)

Revenir en haut Aller en bas

Re: Fabrication d'un Vortex STD Christian Derefat

Message par Invité le Ven 10 Déc 2010 - 13:14

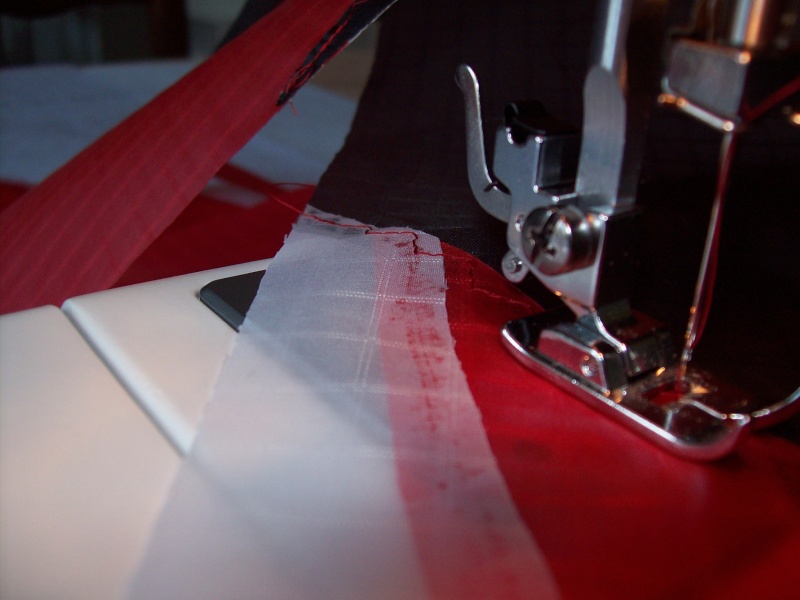

Une bande de 3cm de large de mylar collée puis cousue le long de la jonction des 2 ailes coté exterieur(spine):



Collage et couture d'une bande de Biez de 2,5cm de large bien pliée en 2 sur sa longueur en y intégrant ou pas (selon chacun) le nerf de chute (bout de ligne dyneema).
C'est le Biez qui prend la courbure de l'aile et non l'inverse!S'y prendre en 2 temps:coller d'abord le dessous de la bande sur le bord de fuite et une fois que cela tient coller le dessus.





















Invité
