Fabrication d'un Vortex STD Christian Derefat

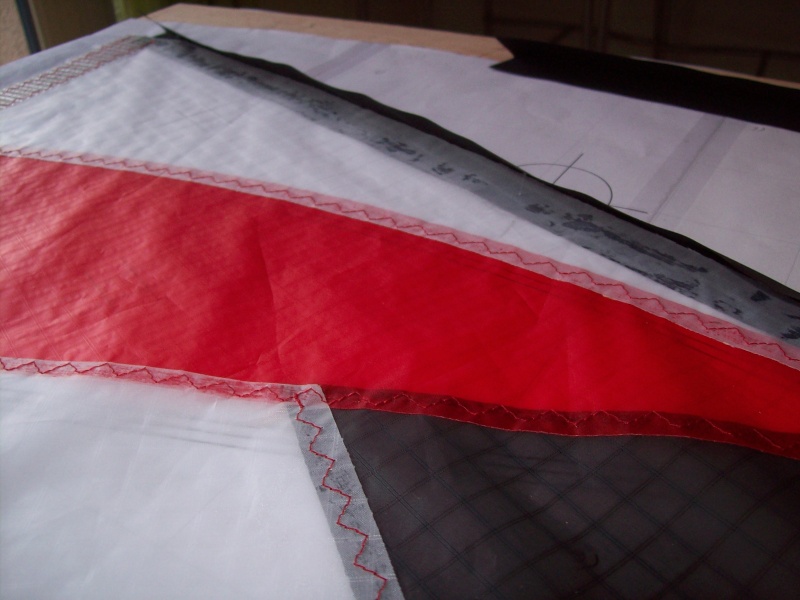

Magma a écrit:Une bande de 3cm de large de mylar collée puis cousue le long de la jonction des 2 ailes coté exterieur(spine):

C'est ça qu'on appelle la voile lactée ??

Nicolas (mangeur de clown)

nicoger a écrit:

Magma a écrit:Une bande de 3cm de large de mylar collée puis cousue le long de la jonction des 2 ailes coté exterieur(spine):

C'est ça qu'on appelle la voile lactée ??

Nicolas (mangeur de clown)

Génial

Si je te dis que j'ai mis cette photo en pensant à toi...J'étais sûr que tu n'allais pas rater cette occasion .Mais loin de moi l'idée que tu allais sortir le grand jeu."la voile lactée": du grand Nicoger que cela

Magma a écrit:

nicoger a écrit:

Magma a écrit:Une bande de 3cm de large de mylar collée puis cousue le long de la jonction des 2 ailes coté exterieur(spine):

C'est ça qu'on appelle la voile lactée ??

Nicolas (mangeur de clown)

Génial

Si je te dis que j'ai mis cette photo en pensant à toi...J'étais sûr que tu n'allais pas rater cette occasion .Mais loin de moi l'idée que tu allais sortir le grand jeu."la voile lactée": du grand Nicoger que cela

MERKI msieur
et la je doit dire que je suis assez fier de ma blague ...

papa, c'est quoi cette bouteille de lait.. papa !
welldone le coup de la rondelle au passage.. astucieux !

rad a écrit:papa, c'est quoi cette bouteille de lait.. papa !
welldone le coup de la rondelle au passage.. astucieux !

Il faut rendre à césar ce qui est à césar."le coup de la rondelle" (jolie expression Rad ), c'est une idée et photo piquées à l'américain dont je t'ai parlé.

rad a écrit:
welldone le coup de la rondelle au passage.. astucieux !

j'esperes qu'il y en a pas un qui va se pointer dans sa quincaillerie de quartier en disant
" faites peter differents modeles de rondelles sur le comptoir que je voies qu'est ce qui me convient"

Encore merci pour les astuces et photos de détail

Kala

Couture taille aiguille:_icarex 70
_dacron 80
_sangle 100

Les bords d'attaque:une bande de dacron de 5cm de large que l'on plie bien en 2 dans le sens de la longueur.



On colle l'aile sur le dessous plié du dacron.Si celle-ci est légèrement incurvée faire en sorte que le dacron prenne cette courbe:

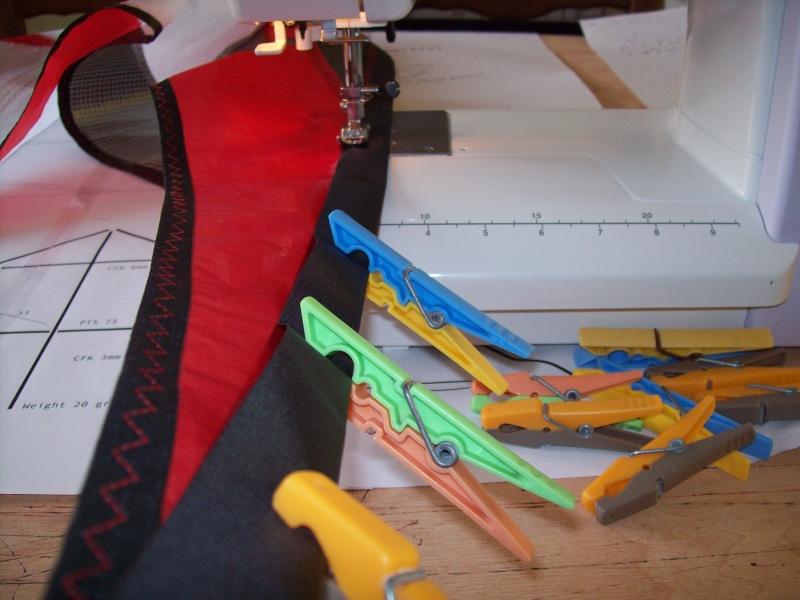

Faire tenir le tout avec des pinces à linge (par exemple) (personnellement je trouve trop compliqué de tenter de coller le dacron (trop rigide) des 2 cotés pliés sur l'aile):




Couture sur le dacron près de l'aile (ne pas oublier que des tubes en carbone devront passer dans les BA!).On enlève au fur et à mesure les pinces à linge.

beau boulot MAGMA !! hate de le voir fini !! c'est au top ça !!

P'tite question Magma :
Serait il possible de faire un BA en "mylar transaprent" , je sait que ça sert a renforcer d'hab !!
qu'en penses tu en terme de solidité et de poid surtout ??

le dacron , y a vraiment que cette matière pour les BA ?? " noir ou blanc " c'est ça ??
merci d'avance Magma !!!

NB: penser au niveau de la couture au bout de l'aile a rajouter un renfort dacron de 6cm:
(correction:à l'interieur du dacron de BA comme l'a fait remarquer André)




Les bords d'attaque:

iguane kite a écrit:beau boulot MAGMA !! hate de le voir fini !! c'est au top ça !!

P'tite question Magma :
Serait il possible de faire un BA en "mylar transaprent" , je sait que ça sert a renforcer d'hab !!
qu'en penses tu en terme de solidité et de poid surtout ??

le dacron , y a vraiment que cette matière pour les BA ?? " noir ou blanc " c'est ça ??
merci d'avance Magma !!!

Avant tout autre chose je ne suis pas un spécialiste des materiaux, je ne suis qu'un vilain copieur! .J'essaie de faire un condensé de ce que j'ai vu de meilleur chez les uns et les autres!(en rajoutant quand même de temps en temps des petites astuces perso!) Si je dois répondre à chaud je dirais tout d'abord que la dacron a fait ses preuves,il est testé et approuvé.(c'est vrai que j'aimerais comme toi trouver d'autres couleurs.Tiens du rouge par ex ).Le mylar me semble insuffisant (celui que j'utilise) au niveau résistance pour ce genre d'utilisation.Je n'ai aucune idée quant à sa tenue face aux frottements des lignes.Il y a effectivement la question du poids.Dernier point,au niveau esthétique je sais pas si cela le fait ou pas !(les goûts c'est selon chacun).L'idéal serait que tu nous testes cela

hahaa ok ...faut que je test , par contre je fait des " 4 lignes " j'ai jamais construit de 2 lignes ..
bon bah je testerai sur un prochain projet "4 lignes " , pourquoi pas !!
mais il est vrai que differentes couleurs de dacron ne serait pas négligable !! au top pour les constructions perso !!

merci pour ta réponses MAGMA !!

Magma a écrit:Couture taille aiguille:_icarex 70
_dacron 80
_sangle 100

Les bords d'attaque:une bande de dacron de 5cm de large que l'on plie bien en 2 dans le sens de la longueur.



On colle l'aile sur le dessous plié du dacron.Si celle-ci est légèrement incurvée faire en sorte que le dacron prenne cette courbe:



Faire tenir le tout avec des pinces à linge (par ex) (personnellement je trouve trop compliqué de tenter de coller le dacron (trop rigide) des 2 cotés pliés sur l'aile):




Couture sur le dacron près de l'aile (ne pas oublier que des tubes en carbone devront passer dans les BA!).On enlève au fur et à mesure les pinces à linge.

Pas mal du tout...mais pourquoi ne mets-tu pas du double face pour assembler ton b.a?
Tu t'em********pour rien avec tes épingles à linge. Non?

Magma a écrit:NB: penser au niveau de la couture au bout de l'aile a rajouter un renfort dacron de 6cm:

Les bords d'attaque:

Le renfort en dacron devrait être à l'intérieur. Tes lignes vont s'accrocher dedans...

Je coupais les angles pour éviter que les lignes ne s'accrochent dedans mais bien entendu que c'est dedans qu'ils faut les mettre...Plus de risque d'accrocher les lignes et meilleur esthétique.Merci.Merci


(suite à cette remarque correction faite)

Pour le double face je suis resté bloqué sur le risque qu'il y a de coincer l'aiguille comme l'on a pour les panneaux d'icarex.Mais pour les BA effectivement s'il est judicieusement placé (hors couture)cela sera plus simple.Double merci

Après réflexion le double face m'inquiète quand même un peu .Il sera forcément placé à l'endroit de la couture avec le risque de coincer l'aiguille.Là je demande l'avis de ceux qui l'ont déjà fait

- Moi J'ai testé le double face largeur 8mn lors de fabrication "4 lignes " assemblage ( icarex et icarex __ Gaze et dacron ) et effectivement la colle salie l'aiguille et ça bourre !! il faut sans cesse netoyer l'aiguille !!
- je prefère mettre des "épingles à têtes"de couture .... c'est plus chiant il faut les retirer au fur et a meusure mais pas de pbs de colle sur l'aiguille !!
mais bon ceci n'est que mon avis et mon experience avec le dbf...

Je trouve que ça se fait bien en direct live.
Faut juste faire attention à bien caler la voile dans le fond du pli du dacron au fur et à mesure.

néanderkarl a écrit:Je trouve que ça se fait bien en direct live.
Faut juste faire attention à bien caler la voile dans le fond du pli du dacron au fur et à mesure.

Ouais c'est pour ça que j'aime bien quand même avoir un coté de l'aile collé pour qu'elle reste effectivement bien calée dans le fond du pli du dacron et penser aussi que la plupart des ailes sont légerement incurvées et que c'est dur dans ces cas là sans préparation initiale

Elles sont belles tes coutures
/jalou

kalamical a écrit:Elles sont belles tes coutures
/jalou

Merci .Je me suis dit qu'un cerf-volant c'est un tout esthétique d'où les coutures en fil rouge.Revers de la médaille le rouge ça pardonne pas!

Bizarre, les "yeux de ton Vortex ne se recouvrent pas au niveau de la top cross.
Tu n'a pas mis de marge ?

la dole se sert de double face pendant la couture mais je crois qu'il utilise un fil avec silicone, enfin le mieux c'est d'attendre son avis là-dessus

néanderkarl a écrit:Bizarre, les "yeux de ton Vortex ne se recouvrent pas au niveau de la top cross.
Tu n'a pas mis de marge ?

Il se recouvrent bien mais j'ai un des yeux qui a un petit décalage avec les panneaux blancs.j'ai pas corrigé ce défaut parce que le protège top cross viendra recouvrir cela.

cduday a écrit:la dole se sert de double face pendant la couture mais je crois qu'il utilise un fil avec silicone, enfin le mieux c'est d'attendre son avis là-dessus

Il faut quand même qu'il se garde quelques secrets de fabrication! On a le droit de tenter de le copier mais pas de l'égaler
