Tutoriel construire une coccinelle ;)

Message par Barou le Jeu 12 Jan 2017 - 22:52

Bonjour à tous et à toutes .
Voici un petit tuto pour construire votre coccinelle .
En aucun cas je veux faire le  plagia du tuto en allemand qui existe déjà :
http://www.kiteplans.org/planos/marienkafer/Marienkaefer-HoHi.pdf
Simplement vous l'expliquer a ma façon en images avec quelques commentaires et conseils .

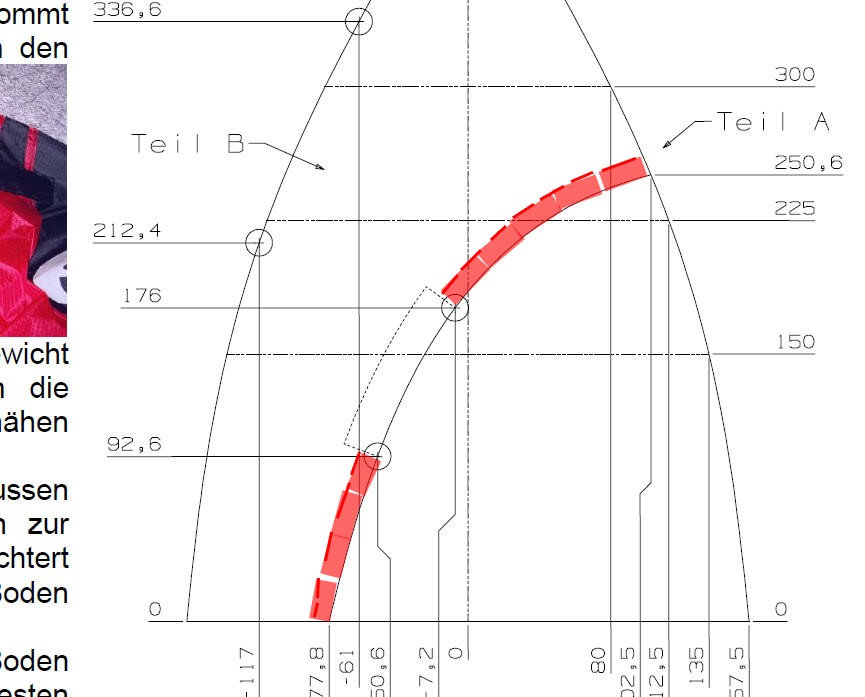

Le plan existant sur le tuto est valable je le remets mais j'y ai apporté quelques modifications

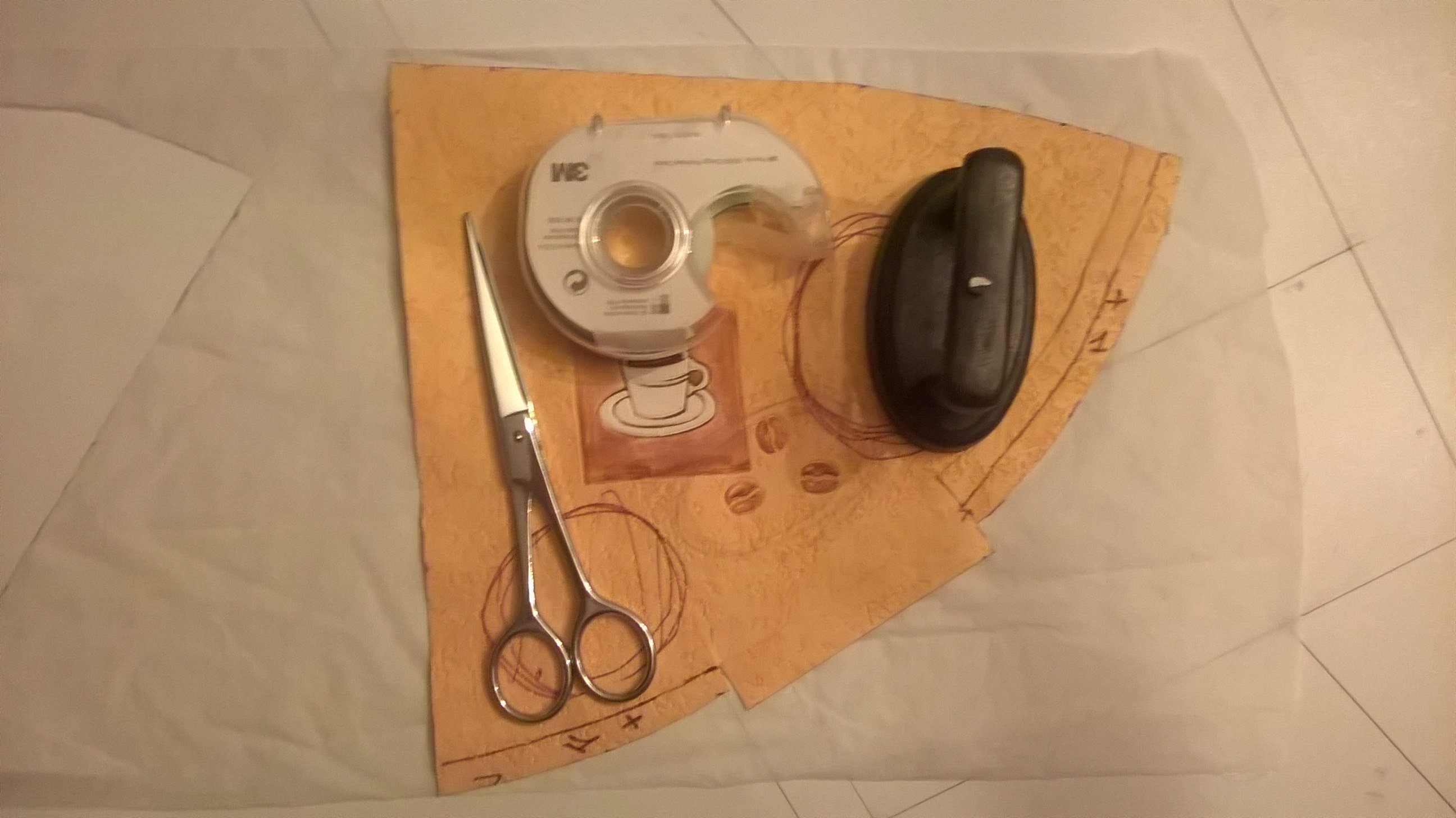

il faut donc dans un premier temps 4 pièces identiques a celle ci représentant un peu une forme d'obus de 450/315
tous les gabarits sont réalisés dans des chutes de papier peint  .
j'ai en tout 4 gabarits .





pour infos si il y a un écart de quelques dixième de millimètre c'est pas grave Smile ce ne demande pas la même précision qu'un cerf volant

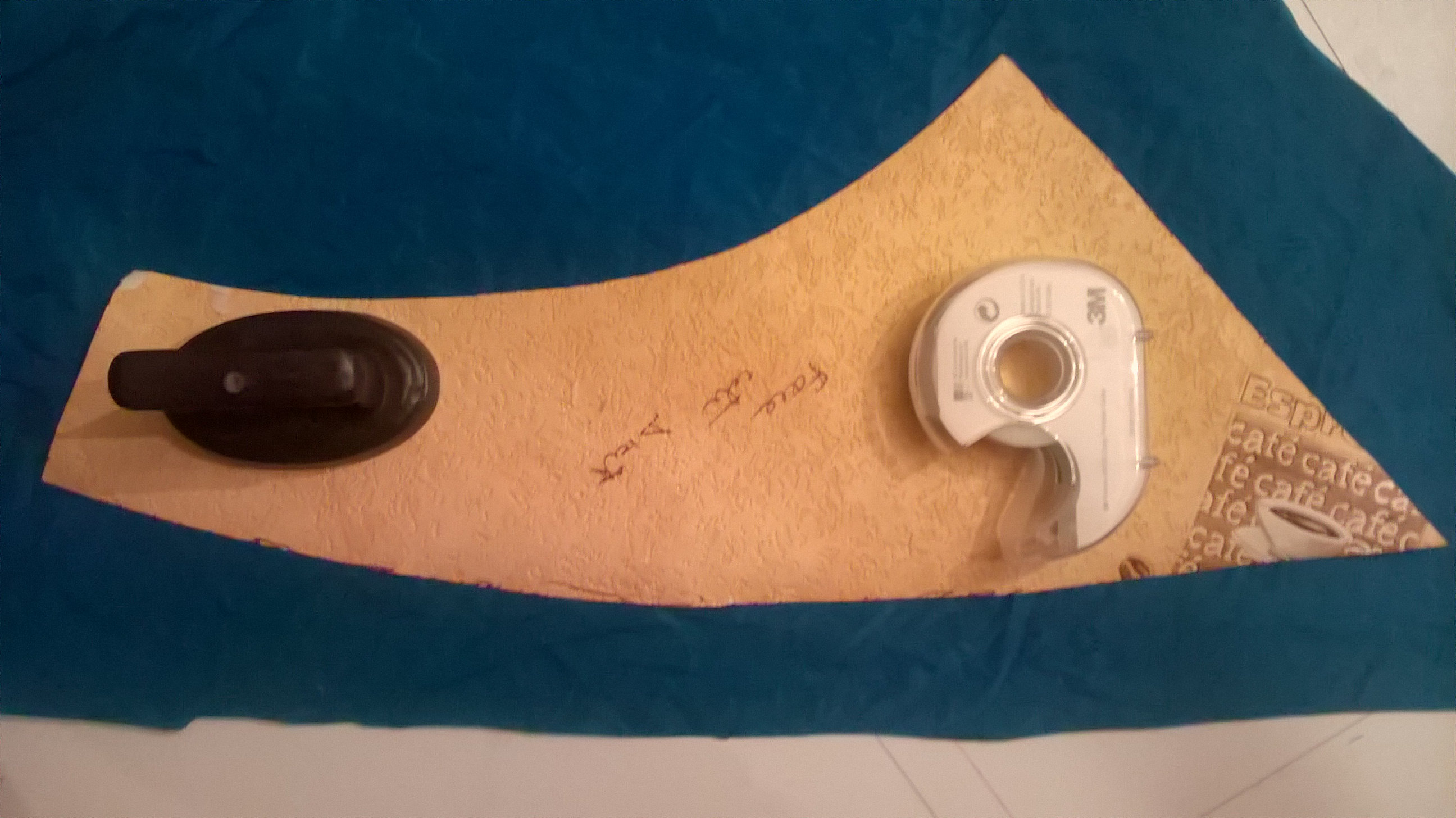

2 pieces identiques a B sur la gauches du plan



2 pièces identiques à A sur la droite du plan ,j'ai modifié celle ci par rapport au plan en rouge de la valeur de 1 cm pour avoir un peu de recouvrement pour la couture

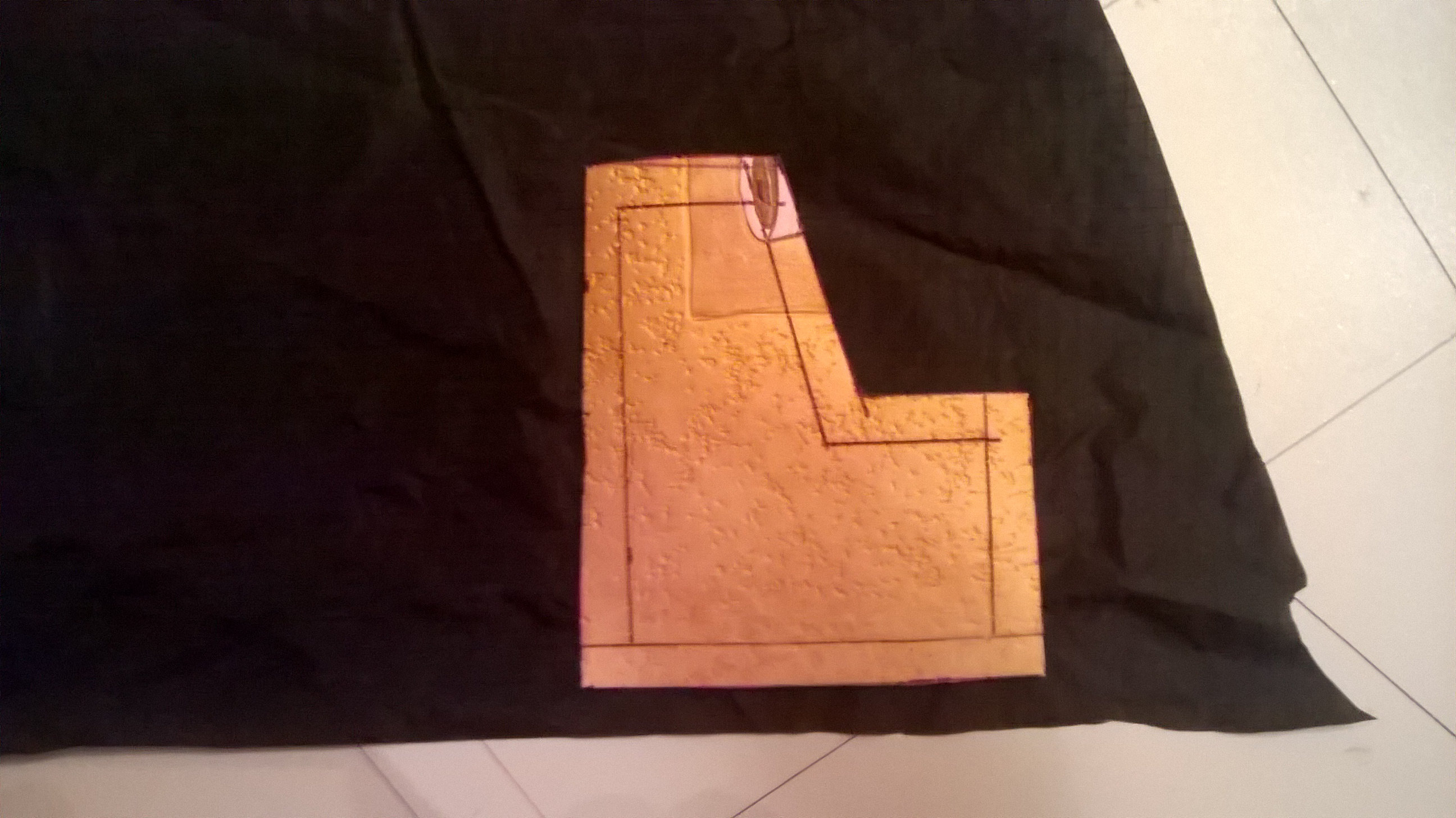

12 demi pattes pour faire 6 pattes



que j'ai également agrandi de 1 cm sur toute la périphérie car je voulais des pattes propres avec la couture dedans je les ai cousue et retourné comme une chaussette .NE PAS COUDRE LA PETITE PARTIE DU HAUT DE LA PATTE vous comprendrez pourquoi après .

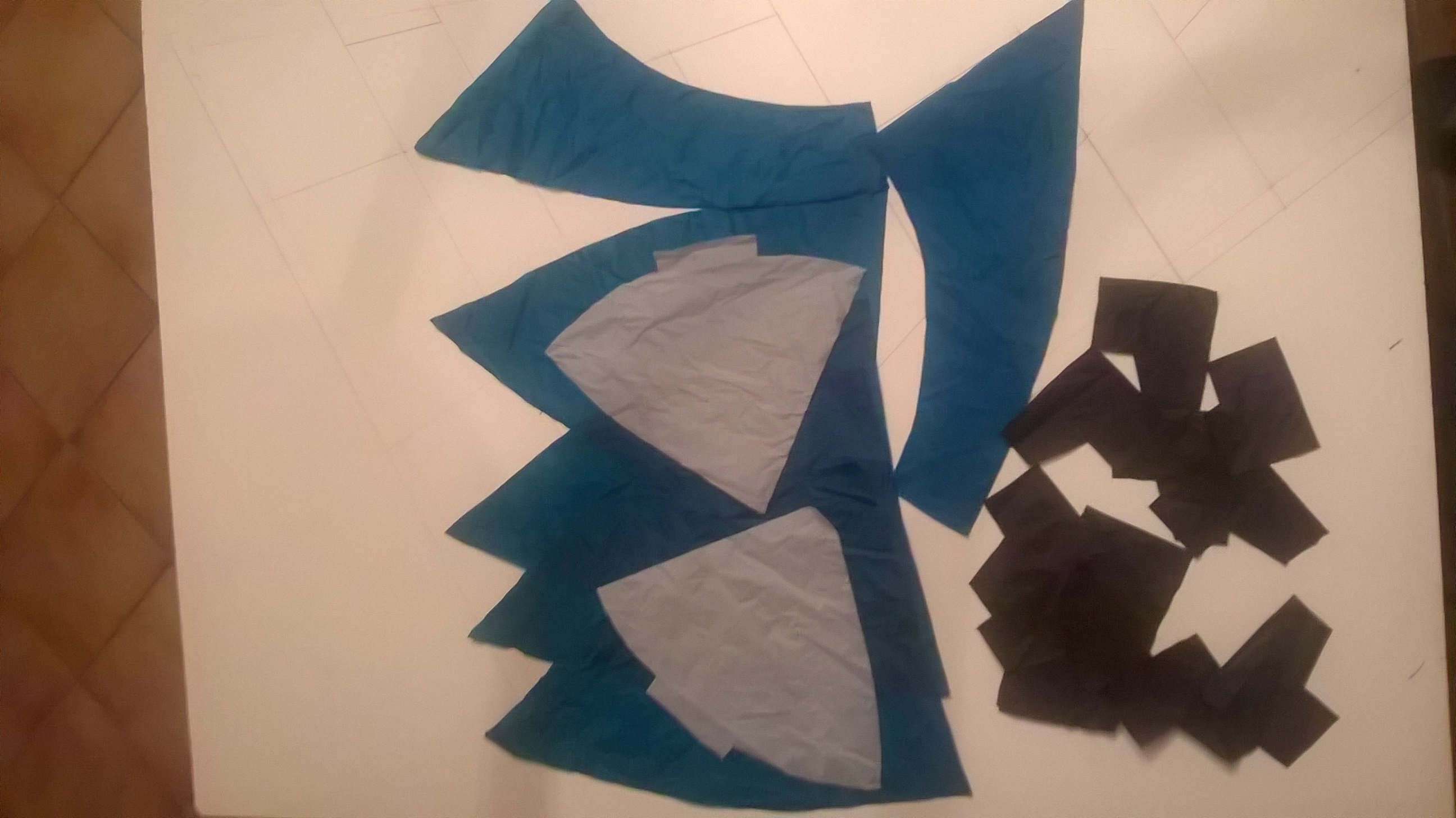

voilà en gros ce que vous devez avoir pour construire la coccinelle



collage et couture :

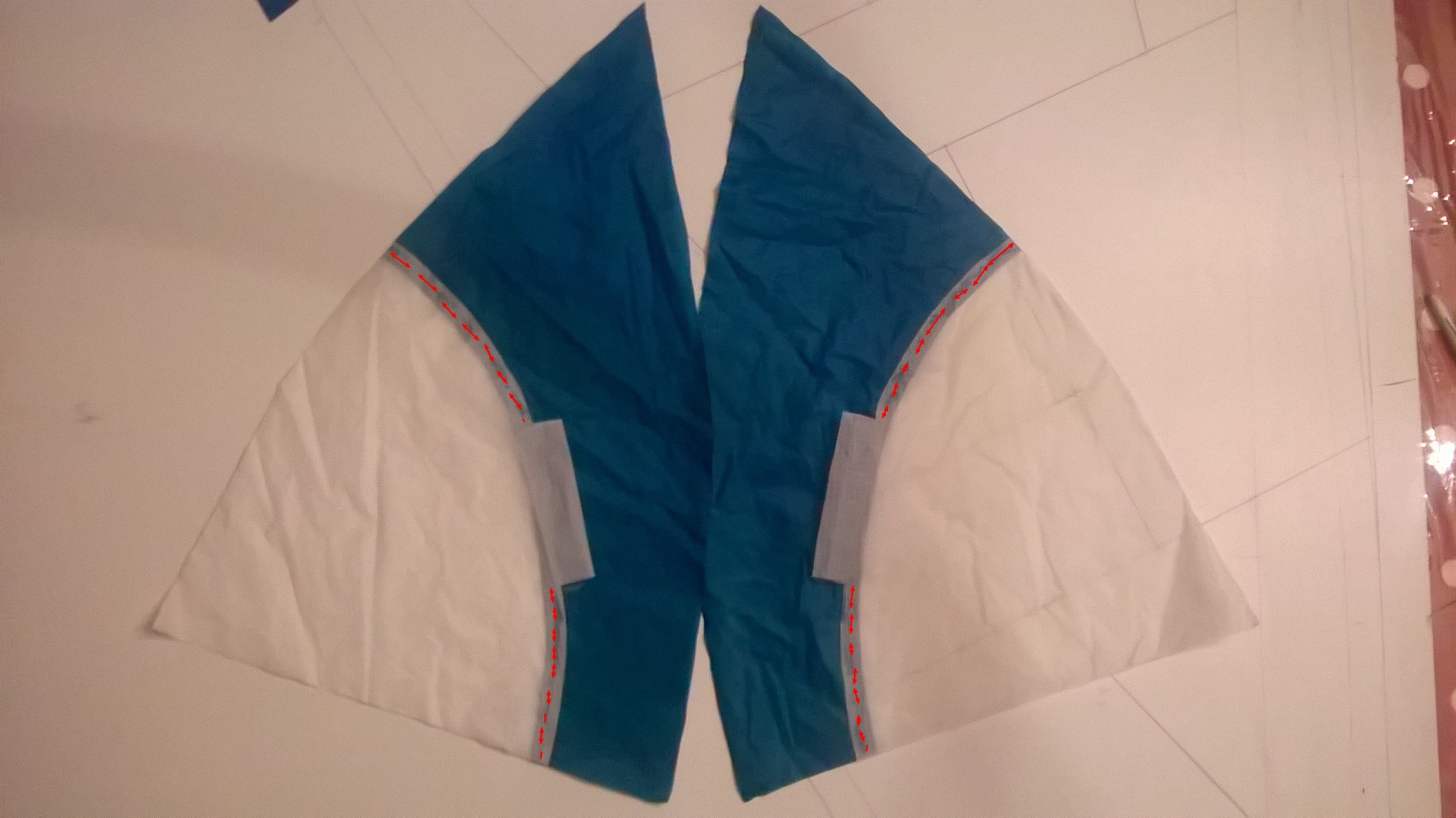

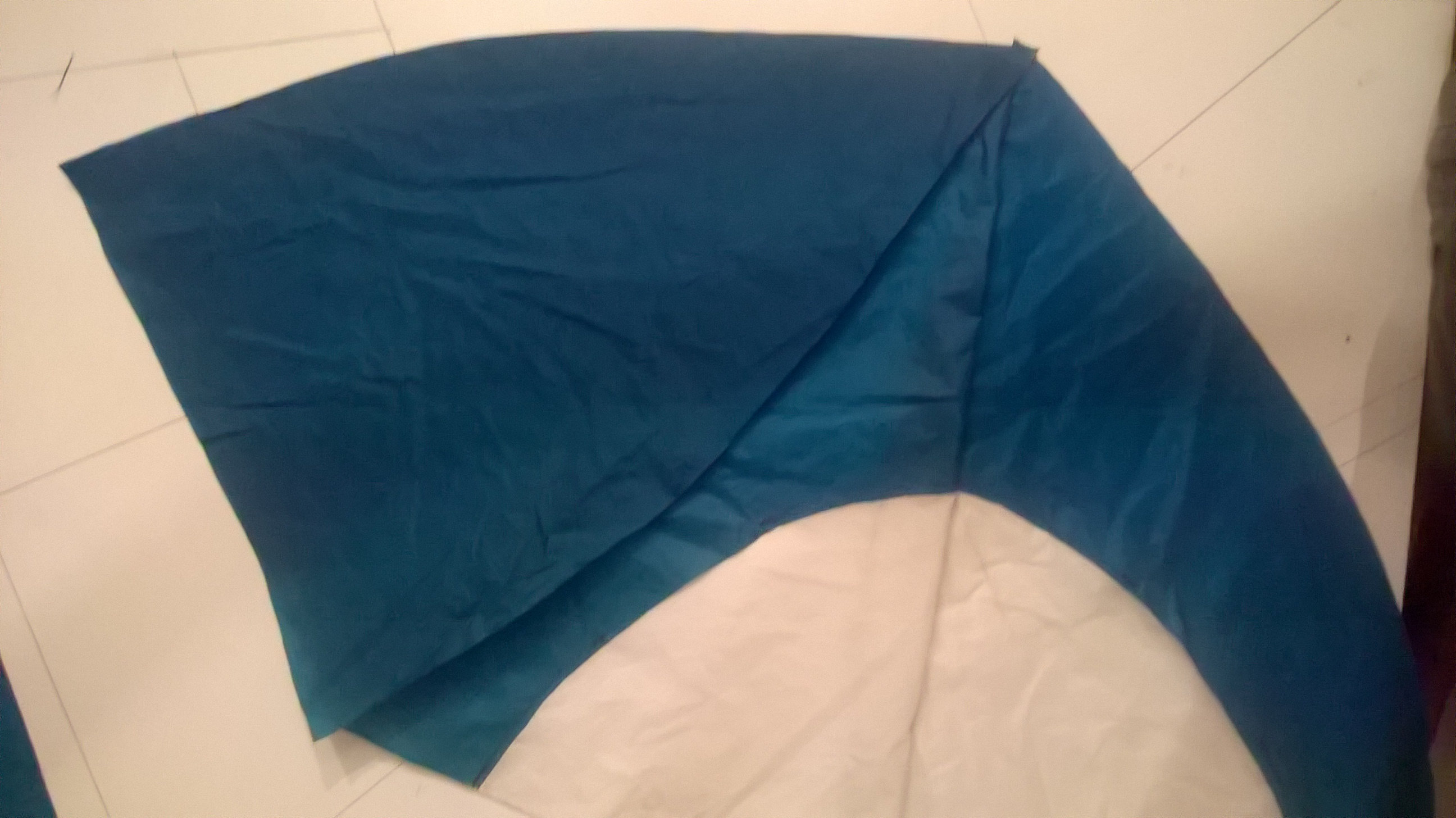

coller la pièce A et B sur l'envers et coudre comme sur la photo qui suit ,ceci afin de laisser l'air entrer pour que l'animal se gonfle .



coller et coudre les 2 parties du visage face contre face

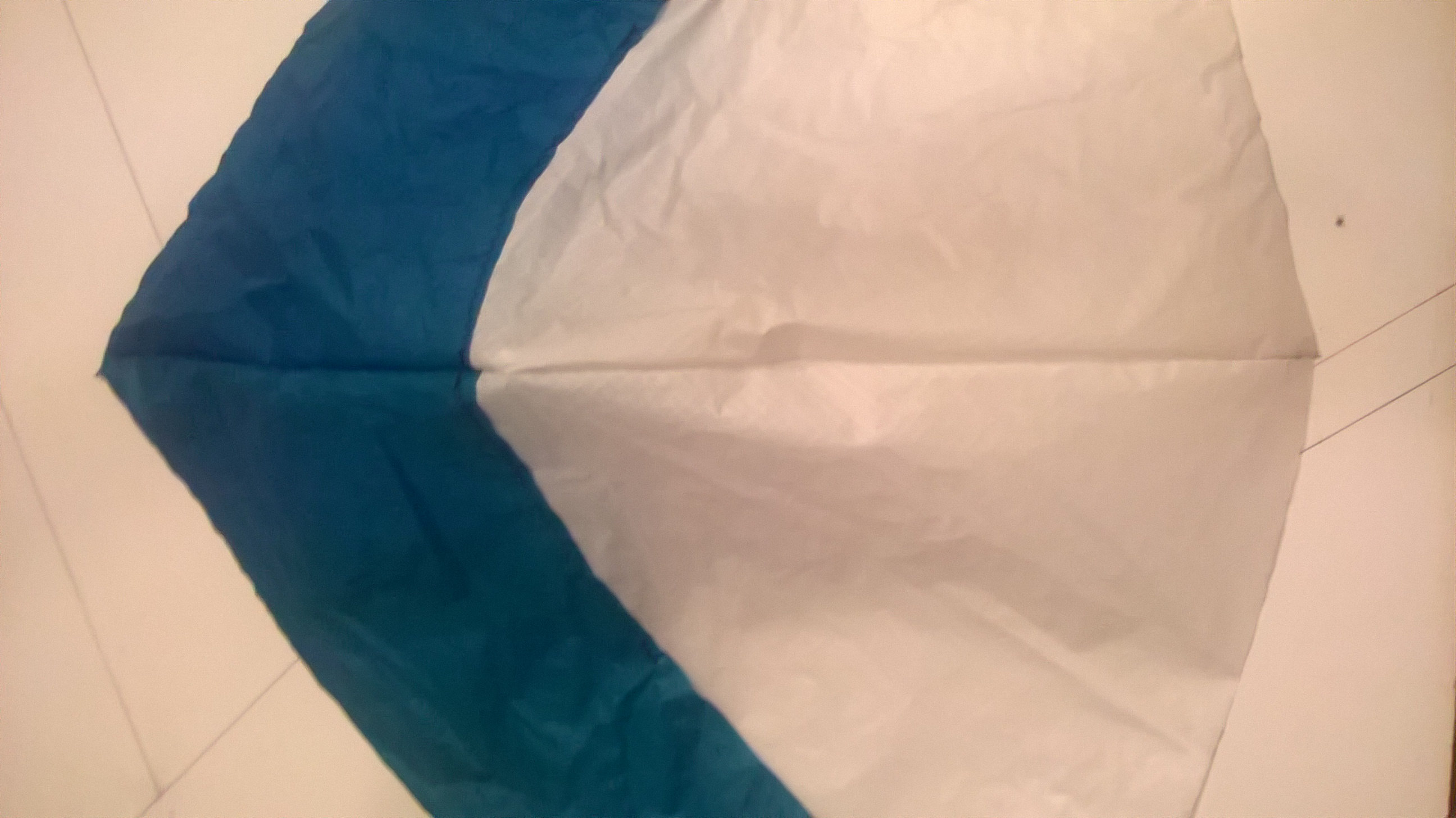

une fois retournée vous devez avoir ceci :



procéder ainsi pour assembler et coudre toutes les parties du dos toujours face contre face

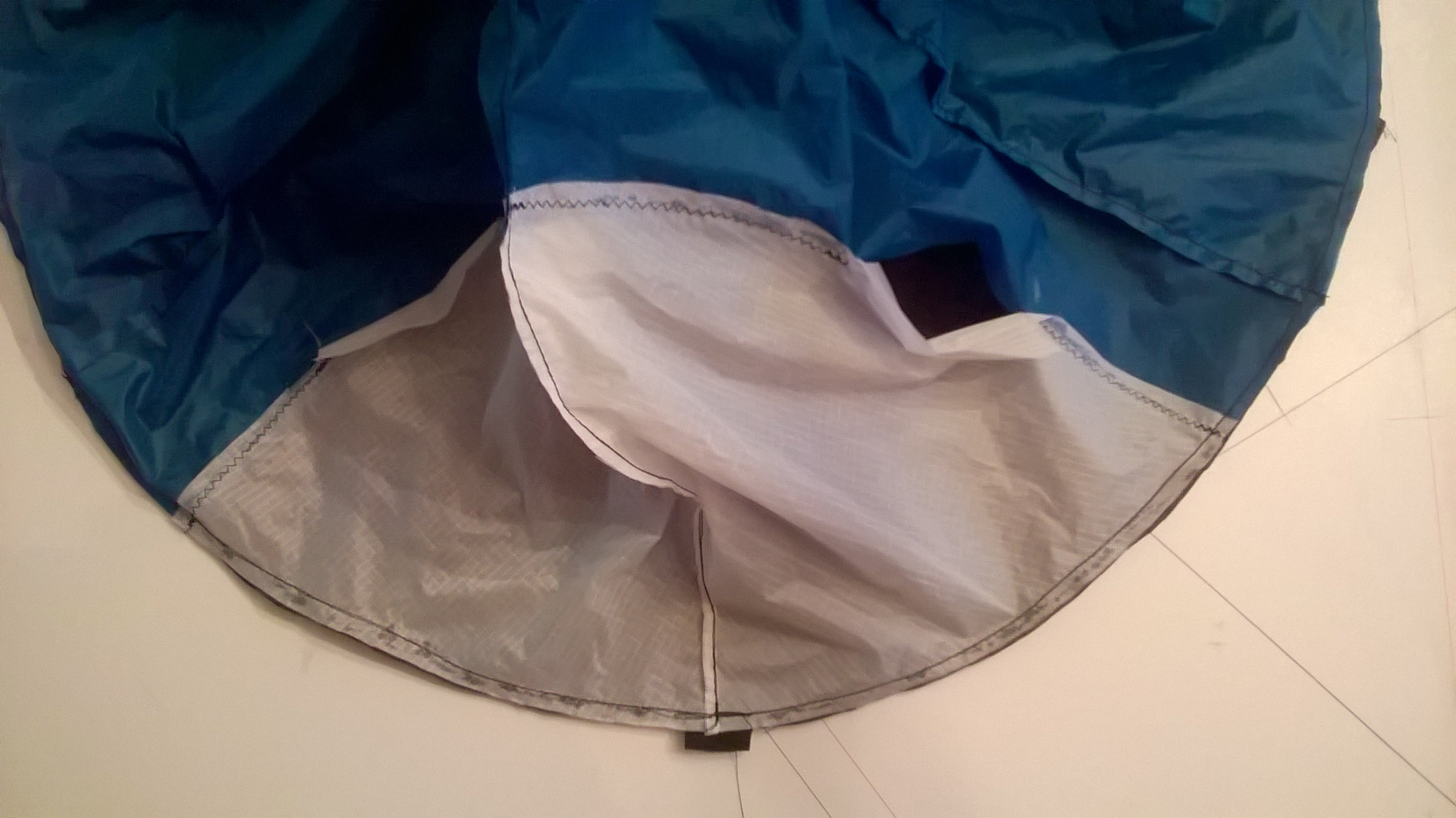

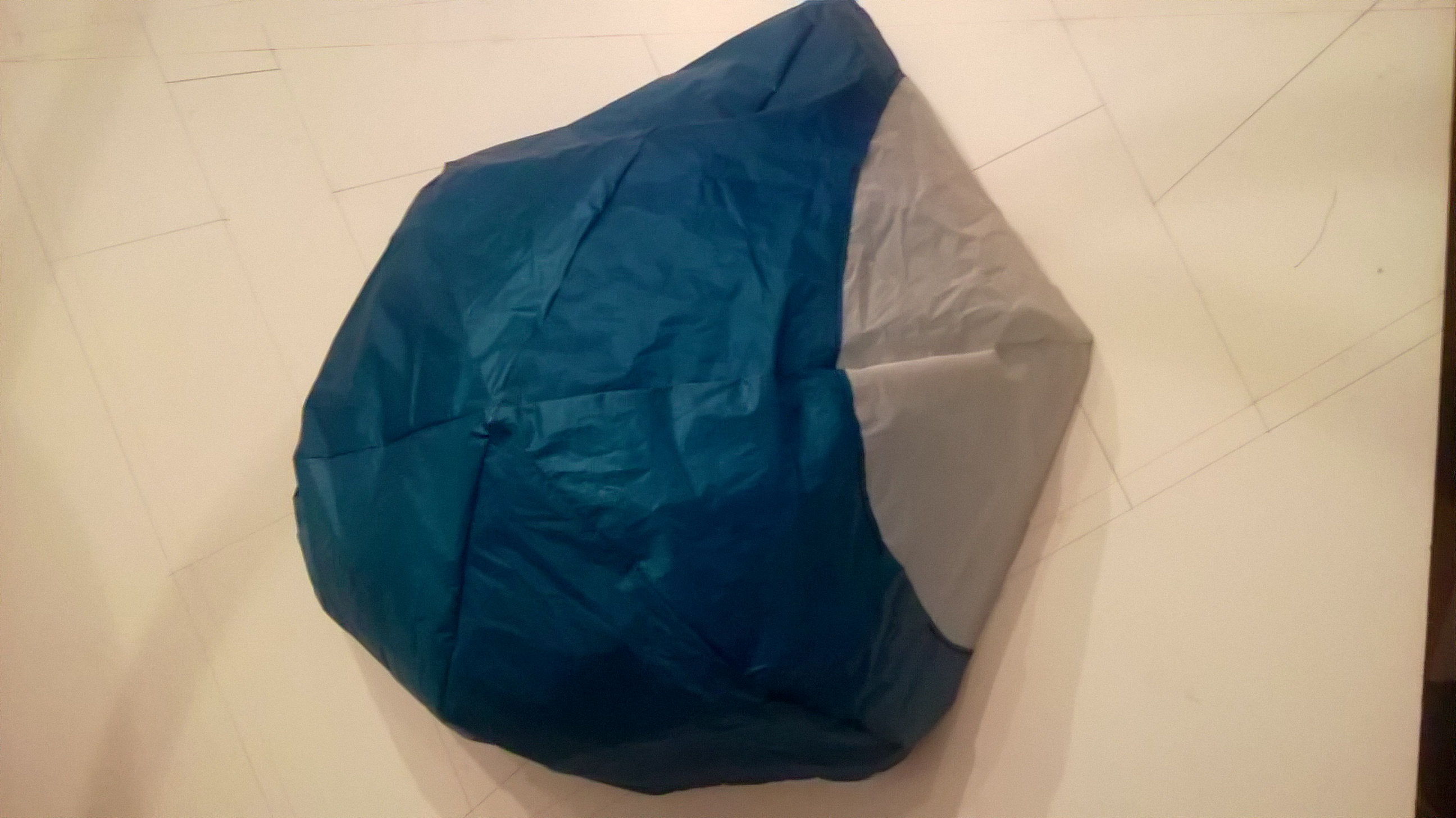

le dos terminé vue du dessous doit ressembler a ceci :



on voit bien les ouïes d'entrée d'air non cousues

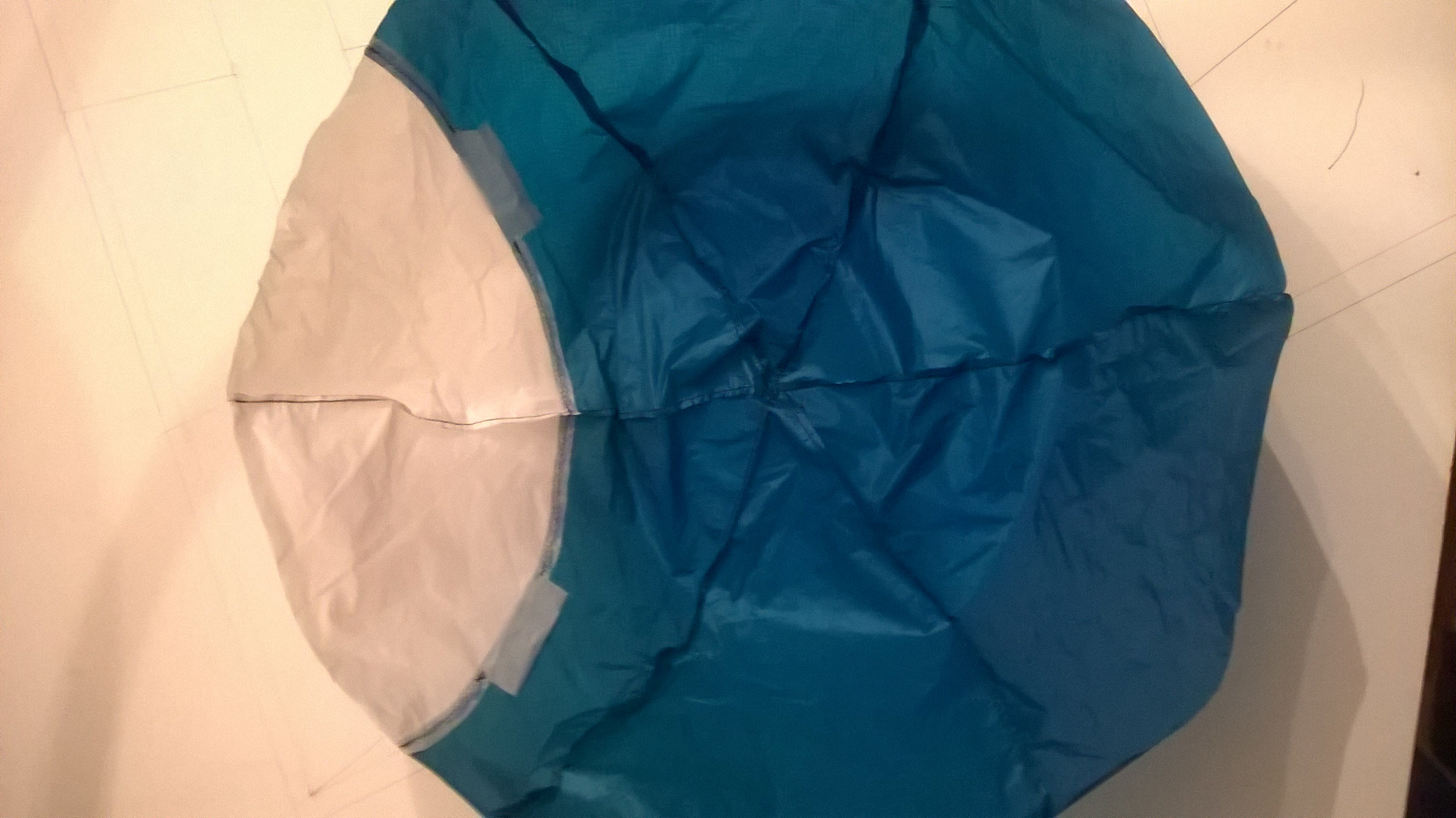

par le  dessus nous avons  cette vue :

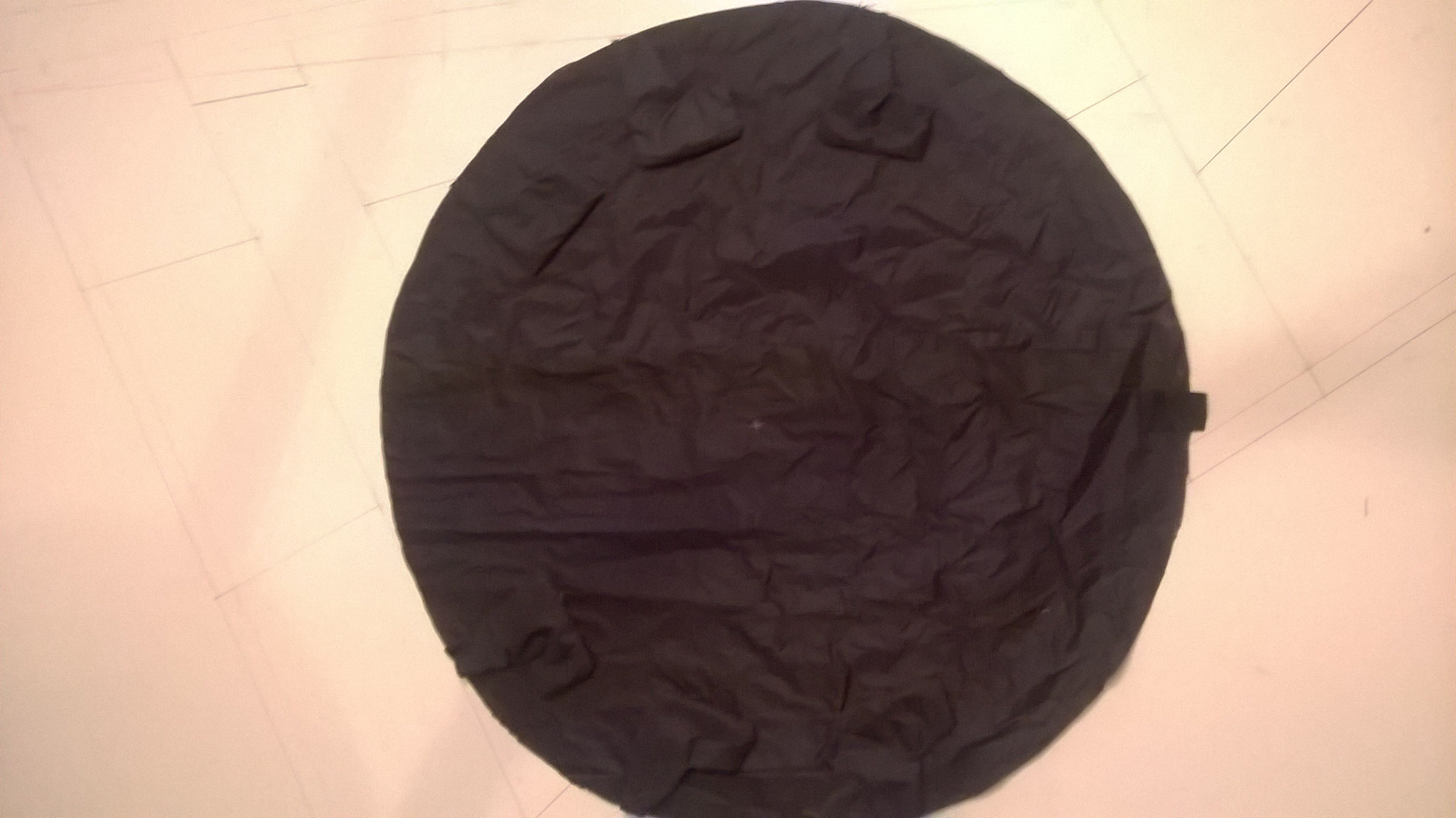

Découper maintenant un fond de 60 cm de diamètre
le présenter sur la face IMPORTANT
y placer et coller les pattes de façon a ce qu'elles soient en direction du centre et également dans le bon sens
dans ces pattes j'ai ajouté du poids ,des vis  ou rondelles de 4 grammes environ chacune  ceci pour  que la coccinelle reste un peu au sol ainsi avec ce poids elle devrait sautiller .
si pas assez de poids on aura toujours la possibilité de mettre un peu de sable ou autre en passant par les ouïes.
ne pas oubliez également de placer le petit passant pour l'attacher a l'avant .



maintenant on colle et on coud le dos et le dessous de l'animal FACE contre FACE en commençant par le devant aussi bien en collage qu'en couture ainsi si cela ne s'assemble pas trop bien le défaut sera a l'arrière ...



notre coccinelle est presque terminée Wink
ne reste plus qu'a retourner tout l'ensemble de l'ouvrage en passant par une ouïe et oui ça passe Smile

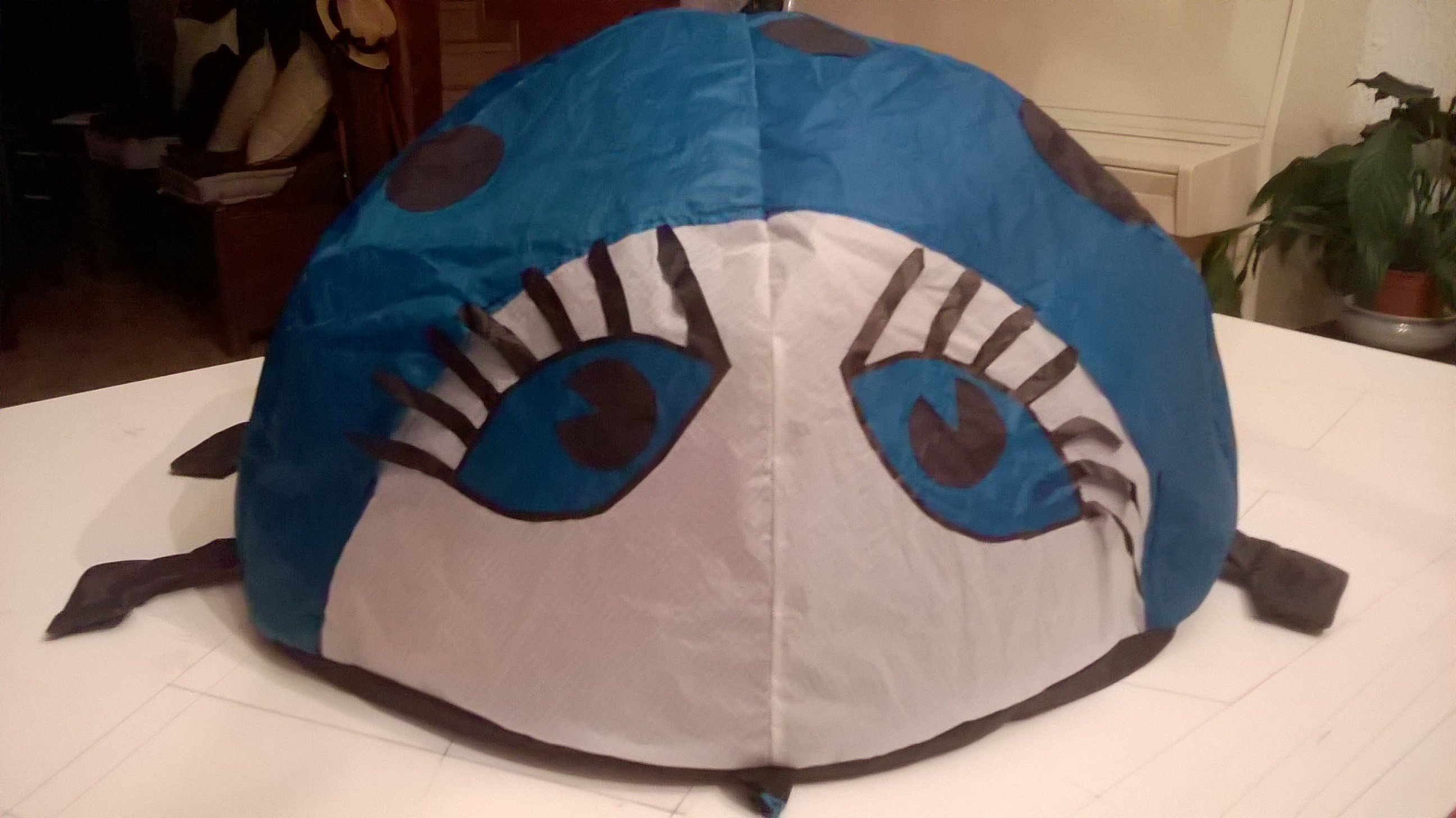

on y colle les points sur le dos ,autant que vous voulez ainsi que les yeux :

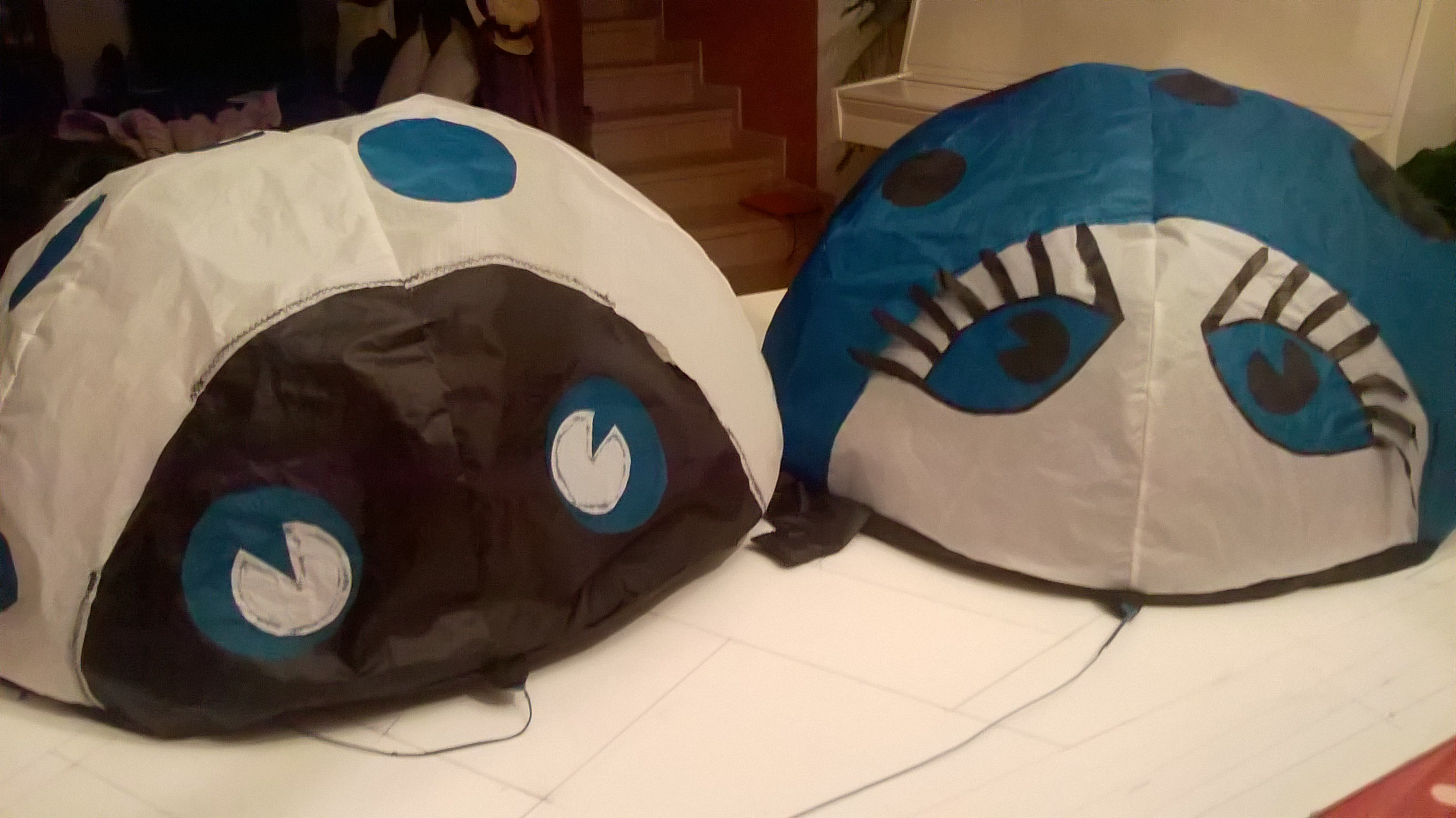

pour moi j'ai fait une compagne pour celle réalisée la semaine dernière :





j'en ferai peut être d'autres pour ne pas les laisser seules Wink
je me tiens a votre disposition pour d'éventuelles questions .
Allez hop hop hop a vos machines et bonne construction Wink
avatar
Barou

Inscription : 20/10/2012
Age : 62
Localisation : Meuse
Humeur : toujours de bonne humeur :-)

Revenir en haut Aller en bas

Re: Tutoriel construire une coccinelle ;)

Message par pascale le Sam 14 Jan 2017 - 10:23





Tu as de beaux tu sais ? Very Happy Very Happy Very Happy

Et merci Barou pour ce tuto mais on dirait que tu colles "les points "une fois qu elle est terminée
avatar
pascale

Inscription : 11/09/2010
Localisation : espiguette (30)

http://buggyevasion.free.fr

Revenir en haut Aller en bas

Re: Tutoriel construire une coccinelle ;)

Message par Barou le Sam 14 Jan 2017 - 14:06

Hello Pascale
Oui je colle "les points" une fois qu'elle est terminée .
tu peux les coudre également si tu es plus courageuse que moi .
Mais il faut le faire avant d'assembler le dessus et le dessous ce sera plus facile Smile
Idem pour les yeux .....
bonne journée
avatar
Barou

Inscription : 20/10/2012
Age : 62
Localisation : Meuse
Humeur : toujours de bonne humeur :-)

Revenir en haut Aller en bas

Re: Tutoriel construire une coccinelle ;)

Message par Fullsouk le Ven 20 Jan 2017 - 11:52

c'est top

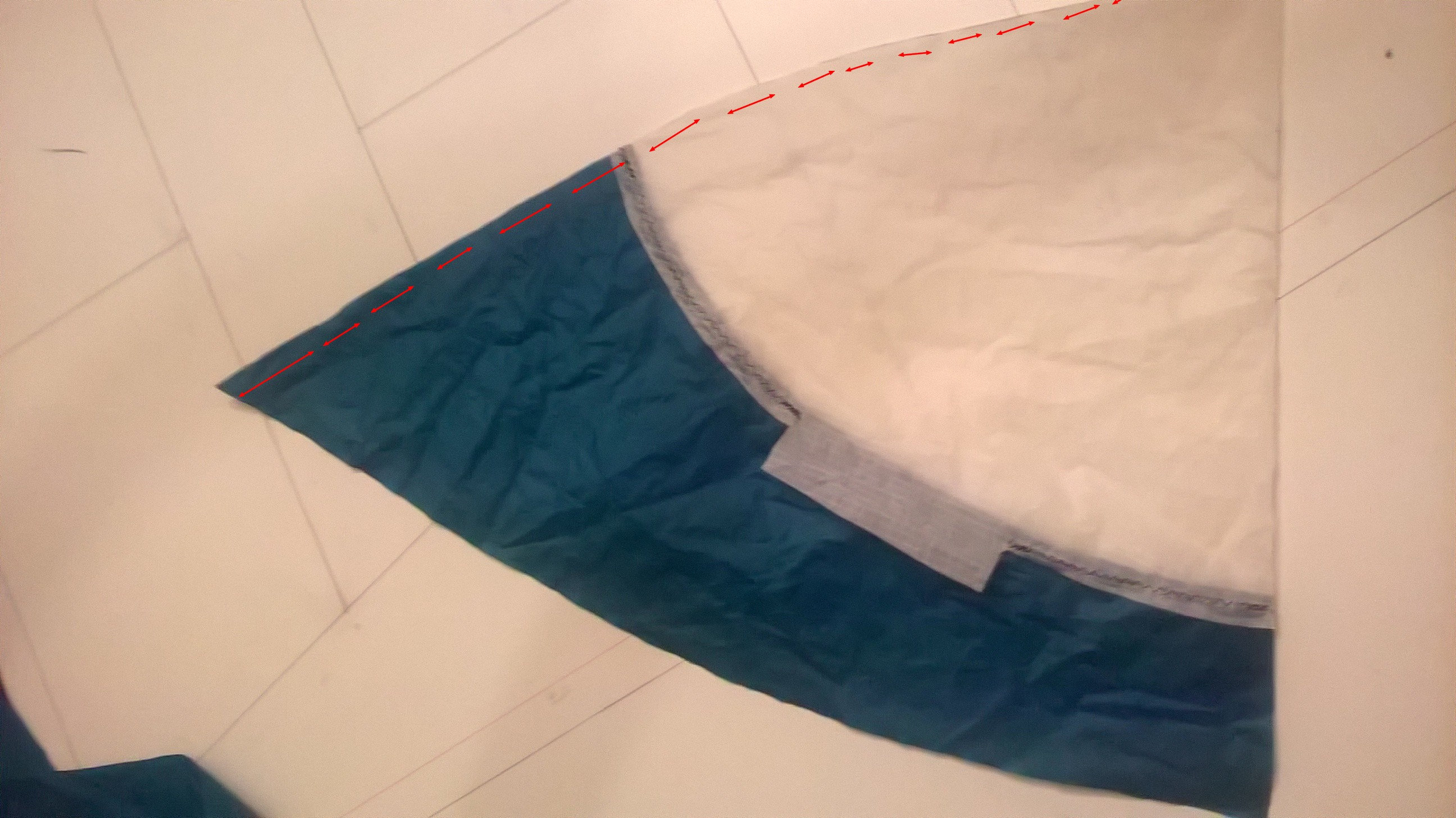

je crois que sur l'original la "valve" est monté une peu différemment:

(en vert la petite couture supplementaire, qui permet a l'air de resté un peu plus a l'interieur, la surface de contact de spi est plus grande)

avatar
Fullsouk

Inscription : 28/11/2013

Revenir en haut Aller en bas

Re: Tutoriel construire une coccinelle ;)

Message par Barou le Ven 20 Jan 2017 - 12:41

Oui c'est vrai Pierre tu as raison Ha t'as l'œil toi Smile

avatar
Barou

Inscription : 20/10/2012
Age : 62
Localisation : Meuse
Humeur : toujours de bonne humeur :-)

Revenir en haut Aller en bas

Re: Tutoriel construire une coccinelle ;)

Message par Fullsouk le Ven 20 Jan 2017 - 14:06

faut dire que je suis en pleine réalisation de mes valves sur le globe
j'ai donc bien observé ta réalisation
avatar
Fullsouk

Inscription : 28/11/2013

Revenir en haut Aller en bas

Re: Tutoriel construire une coccinelle ;)

Message par Batam le Dim 3 Sep 2017 - 22:01

Merci Barou,

Cela permet de lever quelques interrogations lorsque l'on ne lit pas l'allemand et que l'on n'a que le plan en Allemand...
