Message par flen42 le Sam 31 Mar 2018 - 7:49

Bonjour,  je me lance dans un nouveau projet  et bien qu'il ne soit pas encore sous la machine , je ne résiste pas au plaisir de partager cette aventure  et bien sur de solliciter vos avis éclairés et bienveillants ! ( ouf )

donc , voilà l'objet  :  un cerf volant 2 lignes  d'envergure 12 m  hauteur 2 m

la structure sera basée sur 2 vergues en canne à pêche carbone  à emmanchement ( la canne n'est pas télescopique  mais les tronçons rentrent les uns dans les autres  )
Les bords d'attaque et spines seront en carbone EXCEL de diam 8 mm

le dessin est fait sur un logiciel récupéré sur le net ( LibreCad )  avec une sortie en .dxf  malheureusement impossible de l'envoyer en .PLT.   une amie prof de couture va pouvoir me découper les tissus sur une table 2 axes ( mais doit aussi retracer le patron en .PLT )

bref, ci après  les visuels.  vos remarques et objections sont bien sur attendues  !




Dernière édition par flen42 le Sam 31 Mar 2018 - 7:58, édité 1 fois
avatar
flen42

Inscription : 17/09/2012
Age : 56
Localisation : loire sud
Humeur : heureux quand je fais du CV

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par flen42 le Sam 31 Mar 2018 - 7:51


avatar
flen42

Inscription : 17/09/2012
Age : 56
Localisation : loire sud
Humeur : heureux quand je fais du CV

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par flen42 le Mar 3 Avr 2018 - 20:43

bon ça avance doucement :

impossible de convertir correctement du dxf en plt , grrrrr...

donc ressaisie du patron directement dans le logiciel de la table de découpe et vérification sommaire du placement : ouf j'ai assez de tissu dans chaque couleur !



avatar
flen42

Inscription : 17/09/2012
Age : 56
Localisation : loire sud
Humeur : heureux quand je fais du CV

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par Néan le Mer 4 Avr 2018 - 16:43

Salut Flen.
Je pense que Rhino peut faire la conversion.
Je vérifie et je te redis...
avatar
Néan

Inscription : 18/09/2014

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par Néan le Mer 4 Avr 2018 - 17:38

Ben non, il ne fait le .PLT
Désoled.
avatar
Néan

Inscription : 18/09/2014

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par flen42 le Jeu 5 Avr 2018 - 21:54

Merci Néan d'avoir questionné.

à ce jour le projet est parti , comme dit plus haut on a tout retracé avec le logiciel de la machine.

bon , y a du délai , je n'aurai pas les morceaux avant fin avril ( il y a des vacances scolaires bientôt )

ça me laisse le temps de réfléchir au bridage par exemple !
avatar
flen42

Inscription : 17/09/2012
Age : 56
Localisation : loire sud
Humeur : heureux quand je fais du CV

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par Néan le Dim 8 Avr 2018 - 1:41

Par contre, pense tu que tu vas atteindre 12m d'envergure avec du carbone de 8 Wink
avatar
Néan

Inscription : 18/09/2014

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par flen42 le Dim 8 Avr 2018 - 20:44

effectivement ça pose question :
Le BA est prévu en 4 barres de D 8 mais il y a une spine au milieu de l'aile
et les vergues sont en fait des cannes à peche en carbone

le profil général est le suivant :
spine centrale longueur 2 m
à 500 mm : wisker
à 3 m spine milieu d'aile
à 4.6 m encore wisker
et pointe d'aile à 6 m

une partie de la rigidité viendra aussi du bridage qui reprendra les efforts en plusieurs points du BA
avatar
flen42

Inscription : 17/09/2012
Age : 56
Localisation : loire sud
Humeur : heureux quand je fais du CV

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par flen42 le Dim 8 Avr 2018 - 20:47

ma réflexion  n'est pas de faire un truc trop rigide  , car dans ce cas la structure serait très grosse  et lourde  voire infaisable

c'est sur que les caractéristiques n'en feront pas un CV de FREE !!!!!!

mais qui sait il fera peut etre au moins une tortue !!!
avatar
flen42

Inscription : 17/09/2012
Age : 56
Localisation : loire sud
Humeur : heureux quand je fais du CV

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par pascale le Lun 9 Avr 2018 - 20:35

en tout les cas c est un super projet
avatar
pascale

Inscription : 11/09/2010
Localisation : espiguette (30)

http://buggyevasion.free.fr

Revenir en haut Aller en bas

Re: seagull ou presque !

Message par flen42 le Sam 9 Juin 2018 - 16:38

bonjour à tous  !

bon le temps a passé , la bete prends forme

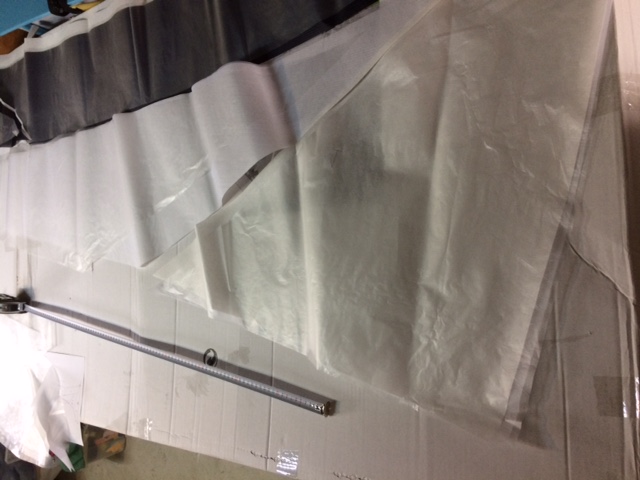

pour information il y a eu 10 h de conception, dessins
