Roller, première construction

Message par Noune le Mar 29 Nov 2016 - 18:36

Ca y est je me lance dans la couture...

Après un KiteBag, je souhaitais me fabriquer un mono pour débuter facilement le KAP.
Donc, un Rokkaku? un Delta?... et puis j'ai croisé Nicoger et son clown


Mais qu'est ce que c'est? c'est beau, c'est stable et ça porte une petite nacelle!

c'est un ROLLER, un quoi? google au secours!!!


Dernière édition par Noune le Mer 30 Nov 2016 - 7:16, édité 1 fois

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Noune le Mar 29 Nov 2016 - 18:39

cela à pris pas mal de temps à murir, alors je vais vous faire plusieurs épisodes...

Après pas mal de recherche, Le Roller est un très vieux cerf volant dont il existe plusieurs modèles :
Roller Pearson : plus carré avec une partie basse moins grande et des vergues arquées.
Roller Metzer : plus long avec une partie basse plus longue et des vergues reliées par un raccord dièdre. C'est le modèle qui m'interesse, en plus, réputé plus stable.
Pour résumer c'est un genre de Rokkaku avec un gros trou au milieu et plus souvent un dièdre plutot que des vergues arquées. Et pour ne rien gacher un bridage plus court et plus simple.
Pour moi que n'y connait pas grand chose en construction j'ai l'impression que cela élimine les principaux défauts du "Fameux Rok" : Traction parfois trop forte, bridage et arc des vergues difficile à regler.

Il existe pas mal de plan facile à trouver et Nicoger m'a très gentiment envoyer toutes les cotes du sien qui n'est plus à la vente.

Alors on se fabrique un petit croquis avec paint :

et on peut inventer un panneautage...(suspense)

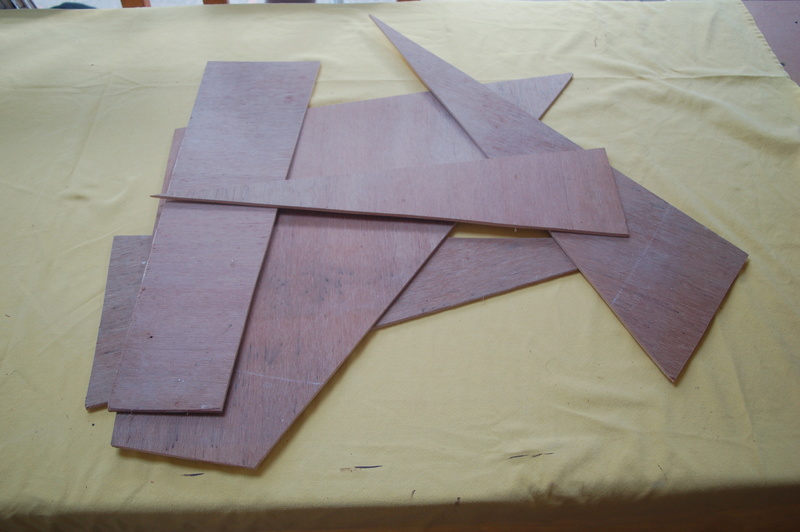

on fabrique des gabarits avec des chutes de contre plaqués :
Les gabarit sont découpés au dimensions finales
et on trace avec 1 cm de marge tout autour:

après contruction, en fait il faudrait différentes marges :
1cm pour les bords extérieurs pour réaliser l'ourlet
0,5 cm pour les coutures des panneaux
3,5 cm pour le haut des panneaux portant les vergues pour préparer directement les fourreaux


Dernière édition par Noune le Lun 5 Déc 2016 - 13:14, édité 2 fois

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Noune le Mer 30 Nov 2016 - 20:57

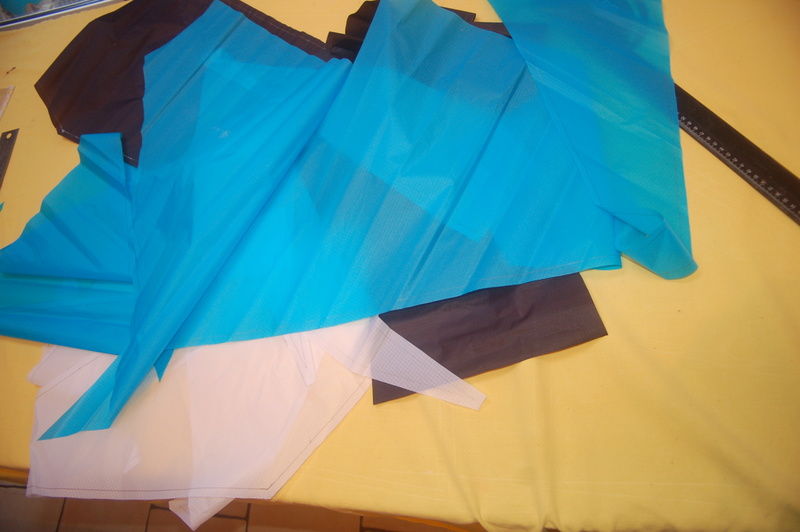

On découpe le spi tout simplement au ciseaux, on assemble trait de construction sur trait de construction en prétant une très grande attention à la symétrie. On colle au stick UHU, et c'est parti pour le 3 point zig-zag.

Là, je vous dispense de la photo de la machine à coudre.

On fait un ourlet tout autour, des renforts d'accroches des barres et des lignes avec du dacron récupéré sur un vieux 2 lignes du grenier.
Suite au conseils de Nicoger, remplacement des extremités de barres avec scratch par des élastiques type révo :

et un gros élastique pour faire une partie de la bride inférieure pour amortir les rafales...

on découpe les barres, le bridage. Tout ça vous donnera environ 2 jours de bricolage

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Noune le Mer 30 Nov 2016 - 21:08

Il ne reste plus que le test en vol... Et la oh!!! surprise!!!

c'est stable, ça monte bien et ça vous emmene toute la ligne sans broncher.

Bref, je suis content!!! et ben si c'est pas le principal...

Je vous présente donc MON roller :

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Damien.g le Mer 30 Nov 2016 - 21:25

super noune plus que la nacelle a faire Wink

vraiment top ton Roller bravo!!!!

Damien.g

Inscription : 01/08/2014

http://www.addictkite.com/

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Maxime Start'air le Jeu 1 Déc 2016 - 7:02

Très beau choix de coloris !
quel plan as tu pris au final ?

Maxime Start'air

Inscription : 03/01/2012
Age : 37
Localisation : Amiens, Somme, France, Terre

Revenir en haut Aller en bas

Re: Roller, première construction

Message par pascale le Jeu 1 Déc 2016 - 16:10

salut
Cool plein de photos !!!
Ils sont fait en quoi tes embouts de barre ?

pascale

Inscription : 11/09/2010
Localisation : espiguette (30)

http://buggyevasion.free.fr

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Noune le Ven 2 Déc 2016 - 17:47

Pour le plan ce sont exactement les côtes de Nicoger, vois avec Nico par Mp si tu le souhaites
Pour les embouts, je suis aller chez Brico-merlin du coin avec ma barre de carbone et j'en suis ressorti avec un tube d'alu d'1m à la bonne dimension pour 2€
Pour la nacelle j'irai à l'hyper simple : je pense à une vieille rotule de pied photo sur un pendule

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Noune le Ven 2 Déc 2016 - 17:50

Merci à tous les membres du forum pour le partage d'idées, de matériel et d'encouragement. C'est grâce à vous tous que ce Roller vole !!!

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par ludo60 le Sam 3 Déc 2016 - 9:31

On va essayer de faire des photos sympa de notre coin ...

ludo60

Inscription : 27/03/2011
Age : 36
Localisation : Compiegne / Chantilly .......
Humeur : Cool !

Revenir en haut Aller en bas

Re: Roller, première construction

Message par nicoger le Sam 3 Déc 2016 - 10:03

BRAVO Noune
il est superbe
par contre tu n'as pas respecté tout le plan ..
tu as fait dans l'improvisation aussi LOL
mais l essentiel est qu'il vole bien et qu'il monte la nacelle
et qu il soit sécurisant comme mon Clown


Dernière édition par nicoger le Sam 3 Déc 2016 - 10:45, édité 1 fois

_________________

nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Michel en papier le Sam 3 Déc 2016 - 10:41

Bravo !
Des couleurs qui ont un air de famille . . .
Bonne journée, Michel

Michel en papier

Inscription : 11/01/2011
Age : 69
Localisation : CHAMBON-LA-FORET - LOIRET
Humeur : Bonne

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Michel le Sam 3 Déc 2016 - 13:47

Bravo, Noune ! cheers

Quelle structure as-tu mise ?

Michel

Inscription : 01/12/2011

Revenir en haut Aller en bas

Re: Roller, première construction

Message par droop's le Dim 4 Déc 2016 - 15:50

Superbe construction

_________________


De temps en temps, il faut se reposer de ne rien faire.

droop's

Inscription : 22/07/2009
Age : 42
Localisation : rennes
Humeur : joueur

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Noune le Lun 5 Déc 2016 - 13:10

Nicoger : effectivement j'ai fait une modification sur la liaison entre les voiles basses et hautes. Cela m'est venu en voyant une autre version de ton clown Color In Motion dans un blog d'essai trouvé sur le net. Les dimensions des grands panneaux restent les mêmes.

Michel en papier : le spi est de la recup offerte par un membre du forum. C'est en voyant la photo à côté de mon avatar que j'ai aussi fait le rapprochement.

Michel : la structure c'est de la recup sur des BA de vieux cvs. Vergues carbone 6mm, spine fibre de verre 5,5 ou 5 mm plus lourde et plus rigide.

L'idée était de faire de la recup et vider le grenier donc à part le tube alu pour les embouts tout le reste est "recup".

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Michel le Lun 5 Déc 2016 - 21:11

Noune a écrit:[...] Michel : la structure c'est de la recup sur des BA de vieux cvs. Vergues carbone 6mm, spine fibre de verre 5,5 ou 5 mm plus lourde et plus rigide.
Je ne pige pas bien Noune. En général pour ce type de CVs, on met une spine (mât) rigide en carbone et des vergues/traverses plus souples en fibre de verre. Tu as fait l'inverse ?

Michel

Inscription : 01/12/2011

Revenir en haut Aller en bas

Re: Roller, première construction

Message par nicoger le Lun 5 Déc 2016 - 21:36

Michel a écrit:
Noune a écrit:[...] Michel : la structure c'est de la recup sur des BA de vieux cvs. Vergues carbone 6mm, spine fibre de verre 5,5 ou 5 mm plus lourde et plus rigide.
Je ne pige pas bien Noune. En général pour ce type de CVs, on met une spine (mât) rigide en carbone et des vergues/traverses plus souples en fibre de verre. Tu as fait l'inverse ?
je suis d'accord avec Michel, il faut une spine plus rigide
si le vent monte tu risques de pleurer et de perdre ta nacelle ...

_________________

nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: Roller, première construction

Message par Noune le Mar 6 Déc 2016 - 7:35

Pour l'instant mon expérience est dirigée vers la couture et la stabilité avec de la recup.
Donc c'est stable! Pour les barres je ne vous garantis rien sur la matière de la Spine mais il me semble que c'est plutôt de la fibre en tout cas c'est plus fin et beaucoup plus rigide donc ça devrait le faire.

Pour le portage d'une nacelle, je compte bien faire plusieurs vols dans différentes conditions avant d'envoyer quoi que ce soit en l'air...

En tout cas merci pour vos questions car c'est là que le "primo-fabricant" trouve les reponses à toutes ses inconnues Very Happy Very Happy

Noune

Inscription : 30/10/2013
Age : 44
Localisation : Oise
Humeur : Naturelle comme le vent

Revenir en haut Aller en bas

Re: Roller, première construction

Message par laurent le Mar 6 Déc 2016 - 9:35

Et Bien, pas mal pour une première !
Les ourlets sont beau !

laurent

Inscription : 12/07/2010
Localisation : Nimes
Humeur : Sage comme un Orage

http://escrox.free.fr/

Revenir en haut Aller en bas
