construction d'un Barresi

Message par Barou le Mer 16 Jan 2013 - 13:32

Bonjour à tous et à toutes
voilà j'envisage une troisième construction ,la seconde vous ne l'avez pas vue elle postule pour le concours Smile

la réputation des Barresi n'est plus a faire d'après tout ce que l'on peux lire mais qu'a donc de plus ce Révo comparé a un EXP ou un SLE ????
est ce la conception la voilure le bridage les dimensions le carbone ????
avez vous éventuellement des plans de références que je puisse m'attaquer a ce nouveau projet .(si ces plans ne peuvent être diffusé sur ce post j'accepte les "mp" Very Happy
je pense dans un premier temps faire un semi ventilé puis un ventilé par la suite
la position les grilles de ventilation doivent avoir leurs importances mais elles limitent je trouve
la créativité dans le panneautage .
je suis a votre écoute et je vous remercie d'avance pour vos réponses .
très bonne après midi a tous et à toutes
avatar
Barou

Inscription : 20/10/2012
Age : 62
Localisation : Meuse
Humeur : toujours de bonne humeur :-)

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par ovni_rampant le Mer 16 Jan 2013 - 16:19

Ce qu'il y a de sur par rapport au SLE :
Le barresi est en carbone de 8mm. 12mm pour le SLE

Pour le reste, le barresi est en icarex alors que l'EXP est en spi lourd.
Le bridage a les memes dimensions mais de meilleur qualité et attaché comme il faut pour le barresi alors que sur l'EXP il faut parfois le relier comme il faut (ils ne doivent pas avoir la bonne notice de montage chez revo Evil or Very Mad )

Il parait que le panneautage du barresi en se déformant avec le temps de vol fait des "couloirs de vent" qui améliore la stabilité.

Pour la forme de voile, je ne sais pas trop. BA courbe? bords de fuite courbe? Enfin, je pense que c'est kifkif et que s-il y a une différence, ca ne doit pas changer grand chose...
avatar
ovni_rampant

Inscription : 09/07/2012
Localisation : Baillé

http://rdv.kite.free.fr

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par imtheyoyo le Mer 16 Jan 2013 - 16:23

Tu as des dimensions qui trainent ( içi ) mais celles du BA ont été prises avec le dracon et la gaze.

Merci à Révolution63



Je suis aussi preneur que toi des côtes précises. Smile


Dernière édition par imtheyoyo le Mer 16 Jan 2013 - 16:28, édité 1 fois
avatar
imtheyoyo

Inscription : 02/08/2012
Age : 39
Localisation : Nîmes
Humeur : Toujours d'attaque

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par imtheyoyo le Mer 16 Jan 2013 - 16:27

Et pour le bridage c'est içi

avatar
imtheyoyo

Inscription : 02/08/2012
Age : 39
Localisation : Nîmes
Humeur : Toujours d'attaque

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par ovni_rampant le Mer 16 Jan 2013 - 16:35

Pour la ventilation, ca a plus ou moins d'importance. C'est sur qu'il faut un truc relativement équilibré, genre ne pas placé toutes les ventilation le long du bord d'attaque et aucune sur le bas du revo. encore que ca ferait un revo sans doute très rapide en marche arrière ce qui peut etre un effet recherché lol.

Pour avoir fait deux ventilés "hors normes", je suis très content du résultat.
Mon revo du concours d'il y a deux ans est relativement bien équilibré.
http://rdv.kite.free.fr/photos_concours/photo_participant.php?mon_participant=5

Mon revo "égyptien" lui est un poil trop ventilé le long du bord d'attaque. Ca a pour conséquence de facilité les marches arrières, mais il se traine un peu en marche à avant et a une position au zenith plus basse (sans doute une fenêtre un peu plus petite sur les bords aussi quand on y va en marche avant).
http://rdv.kite.free.fr/photos_diverses/revo_egyptien_2.jpg
avatar
ovni_rampant

Inscription : 09/07/2012
Localisation : Baillé

http://rdv.kite.free.fr

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par Barou le Mer 16 Jan 2013 - 21:56

Bonsoir
Merci Ovni et Imtheyoyo pour toutes vos infos ainsi que vos liens qui devraient me permettre de bien avancer dans cette future construction .
je ne pense pas reproduire le même panneautage ,je ne le trouve pas joli
malgré qu'il a d'après ce que j'ai compris une importance
je verrai pour le placement des grilles de ventillation
l'essentiel est qu'il soit comme les autres ,soigné et symétrique et y a pas de raison ça devrait voler Very Happy
encore merci a vous et bonne fin de soirée
avatar
Barou

Inscription : 20/10/2012
Age : 62
Localisation : Meuse
Humeur : toujours de bonne humeur :-)

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par Invité le Mer 16 Jan 2013 - 22:20

Coucou,

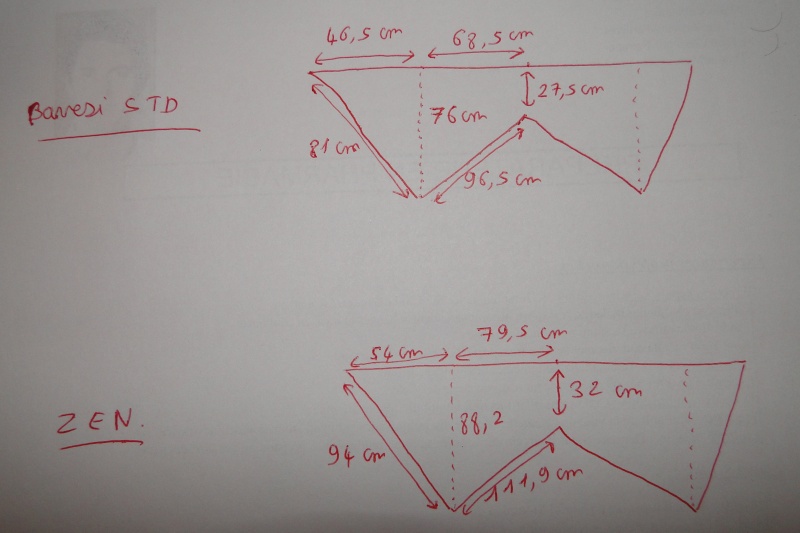

Pour comparer rien de mieux qu'une petite photo:
Visionner l'image
Je m'excuse pour les bridages car ils ne sont pas d'origine.
Bon vol et bonne année,Gilles.


Dernière édition par coleopteres02 le Ven 18 Jan 2013 - 10:27, édité 2 fois

Invité
Invité


Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par Barou le Mer 16 Jan 2013 - 22:37

Merci Gilles pour ces photos
je vois bord d'attaque courbe Very Happy comparé au SLE
houlala ça demande encore plus de précision ...
en attendant encore merci
bonne fin de soirée
avatar
Barou

Inscription : 20/10/2012
Age : 62
Localisation : Meuse
Humeur : toujours de bonne humeur :-)

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par ovni_rampant le Jeu 17 Jan 2013 - 9:09

Barou a écrit:Merci Gilles pour ces photos
je vois bord d'attaque courbe Very Happy comparé au SLE
houlala ça demande encore plus de précision ...
en attendant encore merci
bonne fin de soirée
Est-tu sur qu'il ne se courbe pas naturellement sous son poids? Rolling Eyes
avatar
ovni_rampant

Inscription : 09/07/2012
Localisation : Baillé

http://rdv.kite.free.fr

Revenir en haut Aller en bas

Re: construction d'un Barresi

Message par Barou le Jeu 17 Jan 2013 - 23:44

ovni_rampant a écrit:

Est-tu sur qu'il ne se courbe pas naturellement sous son poids? Rolling Eyes

vu la photo de Coléoptère il parait courbe
j'ai reçu également des plans par messagerie qui montre bien une courbure
après peut être pas obligé de faire une copie conforme Very Happy
bonne soirée ...
avatar
Barou

Inscription : 20/10/2012
Age : 62
Localisation : Meuse
Humeur : toujours de bonne humeur :-)

Revenir en haut Aller en bas
