Re: l'Asmara UL

Message par admin le Sam 27 Nov 2010 - 11:05

se méfier des vidéos, ça peut être trompeur.

Merci magma pour les vidéos ! Very Happy

admin

Inscription : 21/07/2009

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Ven 3 Déc 2010 - 16:38

Voilà les ailes fraîchement collées et cousues de l'Asmara avec le panneautage adapté du Nazko Very Happy














Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Ven 3 Déc 2010 - 19:59

Eheheheh, c'est bien propre, bon choix de couleurs. cheers
Ca sent bon tout ça Twisted Evil
Bravo.

Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par cduday le Ven 3 Déc 2010 - 20:06

très joli panneautage Very Happy

cduday

Inscription : 02/09/2009
Age : 37
Localisation : Morangis (91)
Humeur : ça dépend du vent

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par herve67 le Ven 3 Déc 2010 - 20:15

Magma a écrit:Voilà les ailes fraîchement collées et cousues de l'Asmara avec le panneautage adapté du Nazko Very Happy

si tu as froid aux mains , je veux bien t'aider à decrocher ton linge moi Laughing













herve67

Inscription : 24/07/2009
Age : 51
Localisation : illkirch graffenstaden bas rhin
Humeur : souvent bonne en fait

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par nicoger le Ven 3 Déc 2010 - 21:43

Magma a écrit:Voilà les ailes fraîchement collées et cousues de l'Asmara avec le panneautage adapté du Nazko Very Happy













Yes la classe
on dirait presque un photomontage avec le contraste ...
c est un photomontage hein ??
lol! lol! lol! lol! lol! lol! lol! lol! lol!

nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Ven 3 Déc 2010 - 21:56

nicoger a écrit:
Magma a écrit:Voilà les ailes fraîchement collées et cousues de l'Asmara avec le panneautage adapté du Nazko Very Happy















Yes la classe
on dirait presque un photomontage avec le contraste ...
c est un photomontage hein ??
lol! lol! lol! lol! lol! lol! lol! lol! lol!



Je vais essayer de le finir demain et je te fais un autre "photo montage" lol!

Pour la petite histoire,si le cv est comme ça,c'est parce que mon assistante (ma fille!) tient le bout de l'aile sur la droite de la photo Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 4 Déc 2010 - 11:16

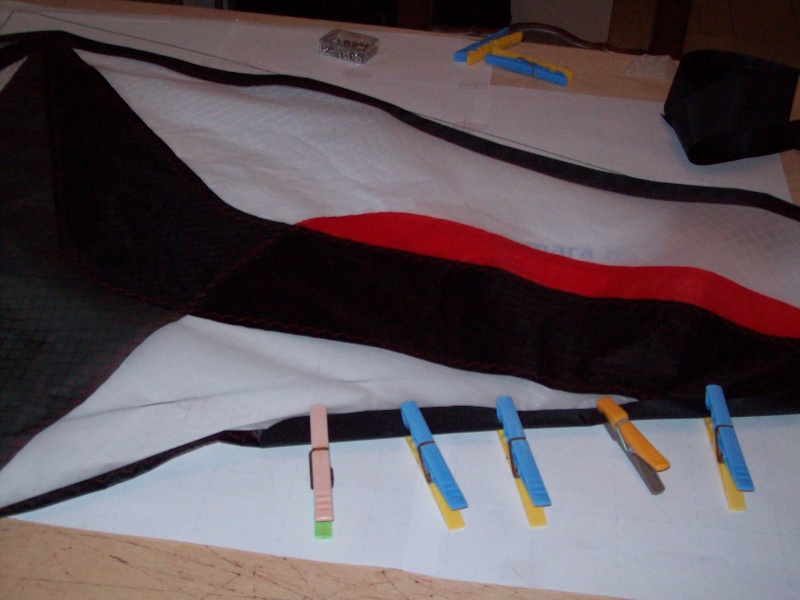

Quelques nouvelles photos de ce matin de l'avancé du chantier avec:

_ couture d'une bande d'icarex pour renforcer la jonction des 2 ailes
_couture des bords de fuite en Biez en y intégrant le nerf de chute.









































Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par phiphi le Sam 4 Déc 2010 - 13:28

Si tu n'as pas encore attaqué la suite, puis je te faire une petite suggestion, concernant le bord de fuite et le bord d'attaque?

phiphi

Inscription : 26/09/2010

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par nicoger le Sam 4 Déc 2010 - 13:46

avec la couture en rouge c est joli

nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 4 Déc 2010 - 13:49

nicoger a écrit:avec la couture en rouge c est joli

J'aime quand tu me dis des choses gentils

Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 4 Déc 2010 - 13:51

phiphi a écrit:Si tu n'as pas encore attaqué la suite, puis je te faire une petite suggestion, concernant le bord de fuite et le bord d'attaque?

Les conseils sont toujours les bienvenues.Merci d'avance Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par phiphi le Sam 4 Déc 2010 - 14:31

Je ne sais pas si tu as remarqué mais, sur un festival par exemple, on ne voit jamais personne prêter un soin particulier au réglage du bord d’attaque ou du bord de fuite… Je n’ai jamais lu grand chose la dessus contrairement au bridage qui monopolise l’attention de nos « spécialistes »… Or, avoir un BA et un bord de fuite parfaitement réglé est tout aussi important !
Un explication plausible est sans doute que comme les 2 bouts (par demi aile) viennent se bloquer sur le même embout fendu d’aile et que comme le réglage de l’un nécessite le réglage de l’autre, c’est particulièrement chiant… et l’on se contente le plus souvent de bander le tout autour de l’embout sans autre forme de procès au mépris de l’optimisation du réglage

Voici une solution qui permet de passer outre cet inconvénient et de pouvoir, facilement, procéder à un réglage fin - c’est pas de moi mais d’un cervoliste allemand. Cf Drachenforum 2004 –
Le principe est donc de n’avoir, sur l’embout de pointe d’aile, que le bout de tension du BA, le réglage du nerf de chute se faisant sur la spine par un petit montage simplissime : une boucle et un nœud de fouet (cela suppose que le nerf est, bien sur, cousu dans le biais coté pointe d’aile).
Quid du lest ??? J’utilise, depuis toujours, des spines en Avia exel1 (ul ou std) ou en skyshark série Pxxx et des lests maison en cuivre de 6mm de diamètre dont une extrémité est aplanie ce qui permet de la bloquer et de les changer facilement.
Voili voilou…

phiphi

Inscription : 26/09/2010

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par nicoger le Sam 4 Déc 2010 - 14:41

Magma a écrit:
nicoger a écrit:avec la couture en rouge c est joli

J'aime quand tu me dis des choses gentils
ça te plais hein ??

nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 4 Déc 2010 - 17:01

Photos de fin d'après-midi:











Il reste le nez a finir,la protection vergue haute,et a percer pour la croix.

La fabrication est faite à la manière "Level one" (exemple:les oeillets)















Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 4 Déc 2010 - 17:04

Et une photo spécialement pour mon petit Nicoger Very Happy















Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 4 Déc 2010 - 17:13

phiphi a écrit:Je ne sais pas si tu as remarqué mais, sur un festival par exemple, on ne voit jamais personne prêter un soin particulier au réglage du bord d’attaque ou du bord de fuite… Je n’ai jamais lu grand chose la dessus contrairement au bridage qui monopolise l’attention de nos « spécialistes »… Or, avoir un BA et un bord de fuite parfaitement réglé est tout aussi important !
Un explication plausible est sans doute que comme les 2 bouts (par demi aile) viennent se bloquer sur le même embout fendu d’aile et que comme le réglage de l’un nécessite le réglage de l’autre, c’est particulièrement chiant… et l’on se contente le plus souvent de bander le tout autour de l’embout sans autre forme de procès au mépris de l’optimisation du réglage

Voici une solution qui permet de passer outre cet inconvénient et de pouvoir, facilement, procéder à un réglage fin - c’est pas de moi mais d’un cervoliste allemand. Cf Drachenforum 2004 –
Le principe est donc de n’avoir, sur l’embout de pointe d’aile, que le bout de tension du BA, le réglage du nerf de chute se faisant sur la spine par un petit montage simplissime : une boucle et un nœud de fouet (cela suppose que le nerf est, bien sur, cousu dans le biais coté pointe d’aile).
Quid du lest ??? J’utilise, depuis toujours, des spines en Avia exel1 (ul ou std) ou en skyshark série Pxxx et des lests maison en cuivre de 6mm de diamètre dont une extrémité est aplanie ce qui permet de la bloquer et de les changer facilement.
Voili voilou…


Mon nerf de chute commence à la pointe de l'aile,suit tout le bord de fuite et ressort à la spine.De ce coté il sera fixé à celle-ci à un embout fendu FSD.Je pense que ce système se rapproche pas mal du tien que j'essaierai dans une prochaine réalisation.Merci. Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par nicoger le Sam 4 Déc 2010 - 17:20

Magma a écrit:Et une photo spécialement pour mon petit Nicoger Very Happy




MERKI ma poule











nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par admin le Dim 5 Déc 2010 - 11:51

belle réalisation ! c'est propre ! une vrai petite couturière ! Razz

admin

Inscription : 21/07/2009

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 11 Déc 2010 - 11:46

L'asmara ul avec panneautage Nazko.

Il reste le bridage a mettre et tous les réglages (positions connectiques,clips...etc)








Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par admin le Sam 11 Déc 2010 - 11:56

il est bien chouette ton ptit cerf

admin

Inscription : 21/07/2009

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Sam 11 Déc 2010 - 13:47

rad a écrit:il est bien chouette ton ptit cerf

Merci Mr Tchernobyl Very Happy


Caractérstiques de l'Asmara ul:

envergure 2,38m
BA 3PT 145cm
Vergues 3PT 74cm
top cross 5mm 52cm
Spine 6mm 82,5cm (dont 10cm en 8mm pour insérer le lest)
Whiskers 26cm int 27,5 cm ext


Dernière édition par Magma le Sam 15 Jan 2011 - 18:05, édité 1 fois

Invité
Invité


Revenir en haut Aller en bas

Re: l'Asmara UL

Message par herve67 le Sam 11 Déc 2010 - 14:08

tres beau choix de couleur dispôsées avec gout de surcroit

herve67

Inscription : 24/07/2009
Age : 51
Localisation : illkirch graffenstaden bas rhin
Humeur : souvent bonne en fait

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par nicoger le Sam 11 Déc 2010 - 14:32

très joli
on dirait presque un Atelier ...

nicoger

Inscription : 22/07/2009
Age : 46
Localisation : PARIS
Humeur : toujours de bonne humeur

http://www.flickr.com/photos/nicoger/

Revenir en haut Aller en bas

Re: l'Asmara UL

Message par Invité le Dim 12 Déc 2010 - 12:38

Fini! Y'a plus qu'a voler! cheers (pas le + facile No )




















Invité
Invité


Revenir en haut Aller en bas
